维修背景

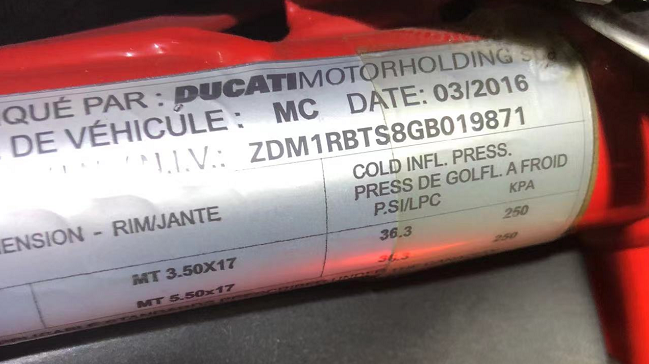

一辆2016年杜卡迪Monster 821 EU3仪表因为数据故障导致仪表里程不显示，需要进行仪表里程校准功能进行恢复。

维修提示：在进行更换仪表或者仪表出现损坏故障修复之后出现仪表里程异常情况下建议执行该功能。

注：该[里程写入（累加器）]功能只适用于里程校准匹配作用，只能调高，不能调低。

准备工具

轩宇车鼎MD80设备、M001A主线、M037杜卡迪专用诊断线束

注意事项

在进行档位传感器维修之后或者档位传感器出现信号方面故障建议做此功能，档位传感器出现故障可能会导致车辆无法启动、行车挫动大，可能会输入错误的换挡信号。

注：当档位传感器出现机械故障，此功能无法发挥作用或功能执行失败；部分车辆不满足执行此功能条件会导致执行失败。

解决办法

使用轩宇车鼎MD80执行[里程表写入中（累加器）]特殊功能进行仪表里程匹配校准，清除故障码，仪表里程恢复正常。

详细操作步骤：

1.使用MD80连接车辆，进入[摩托车诊断]功能；

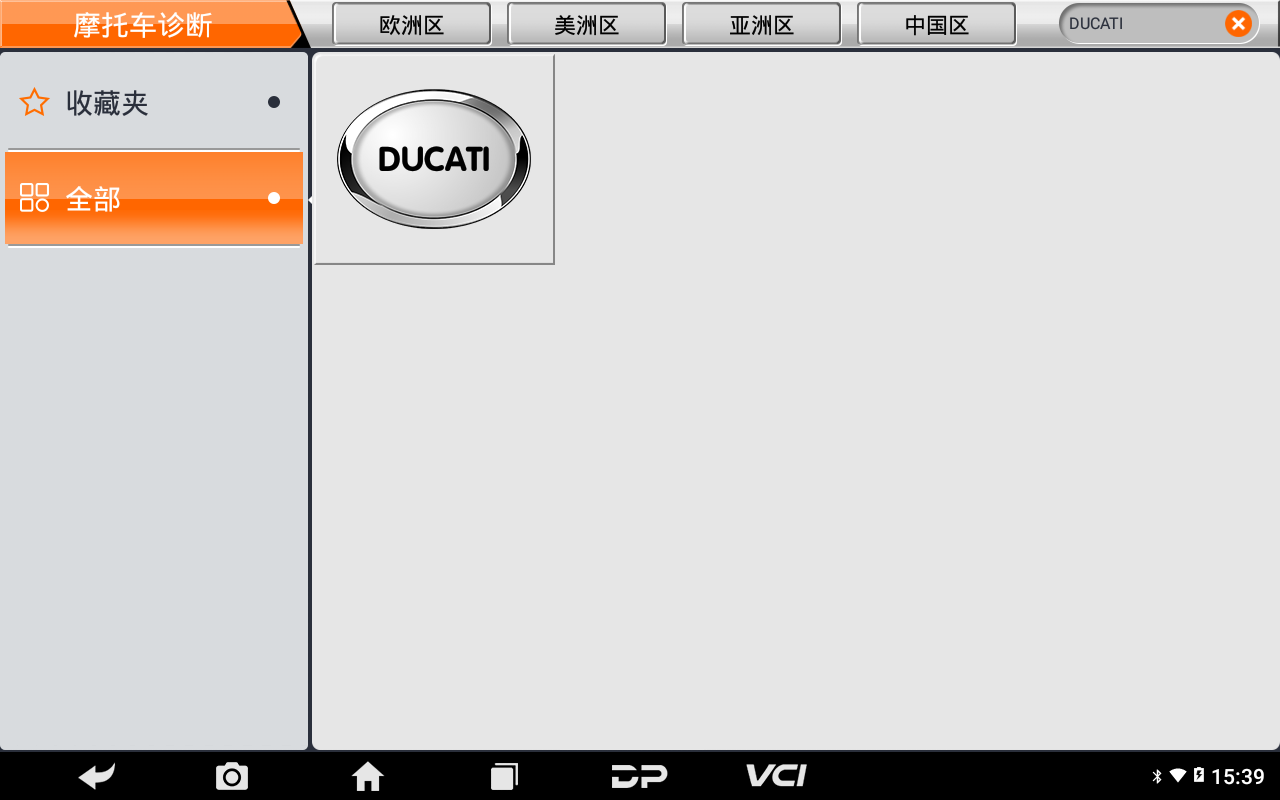

2.在搜索框里输入字母例如“DUCATI”，选择[DUCATI]；

 提示：通过搜索关键词，可快速找到相关车系。

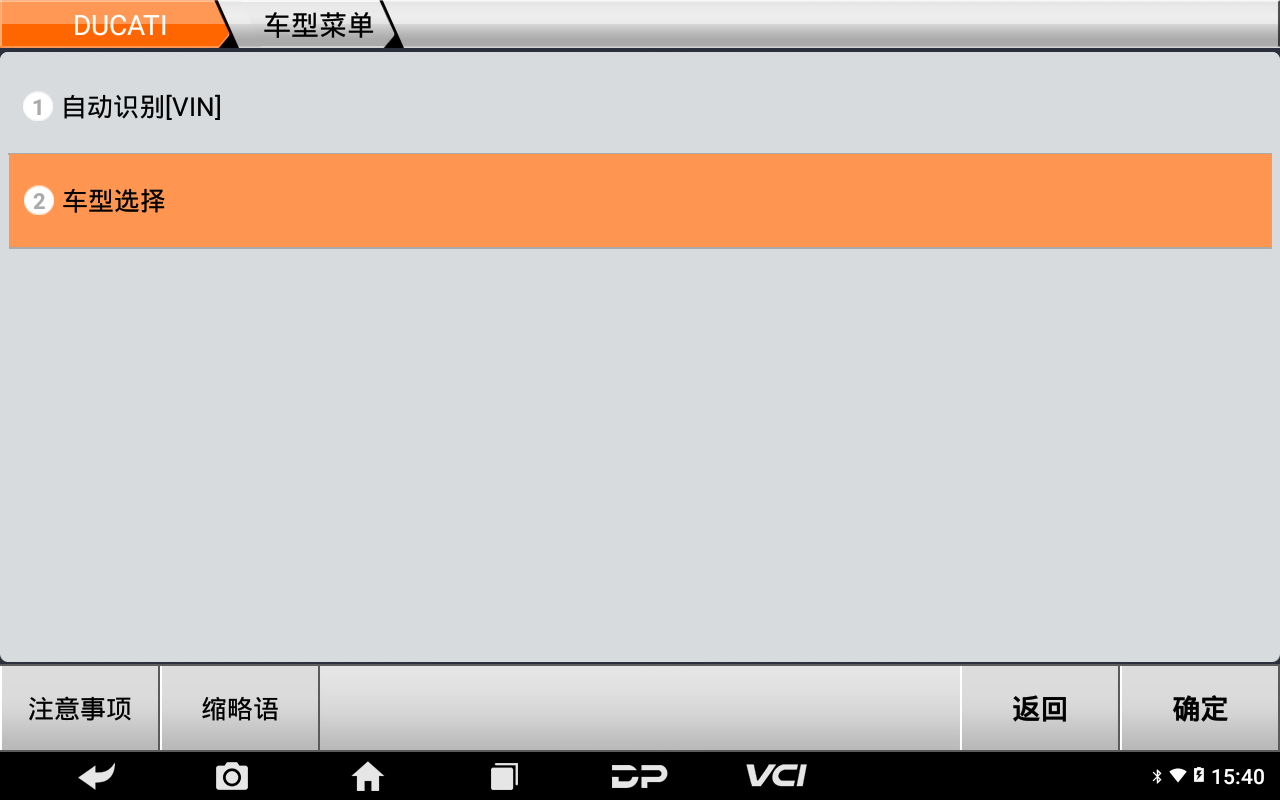

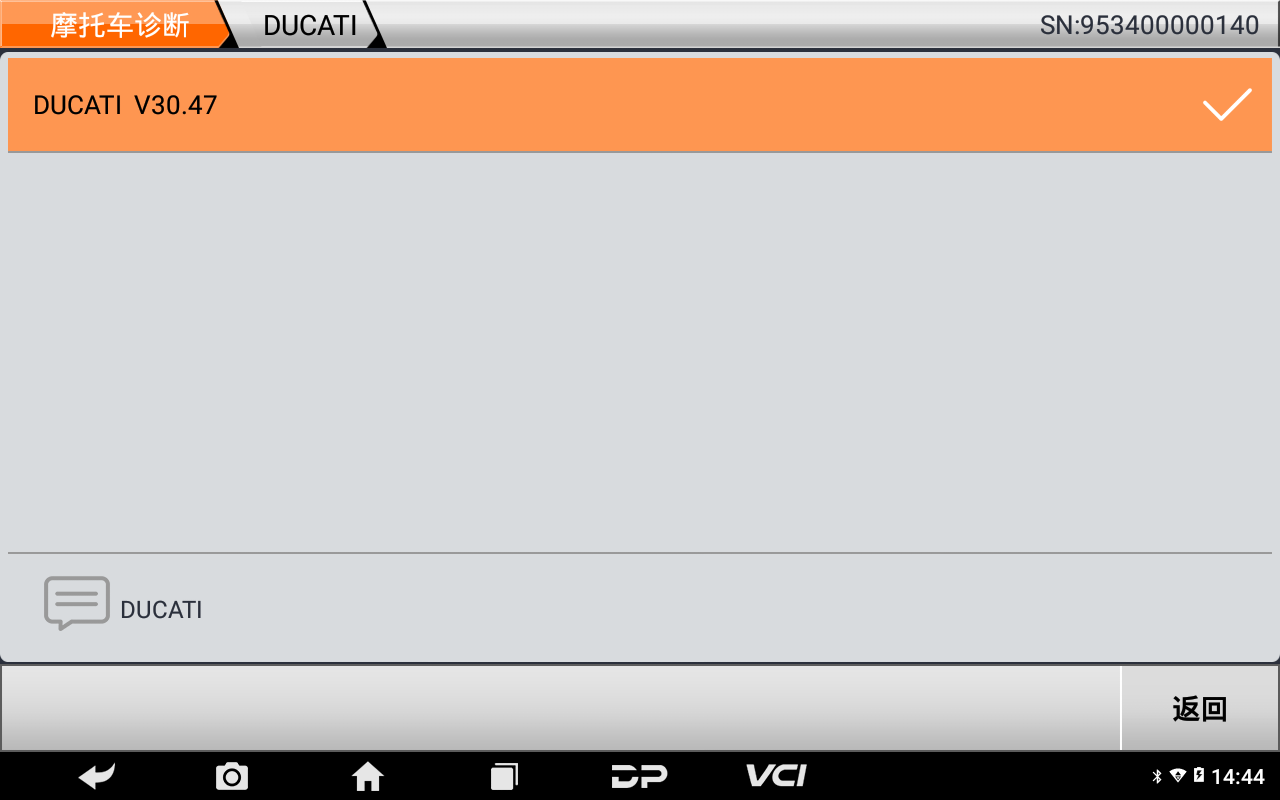

3.选择DUCATI最新版本，进入后点击[车型选择]；

提示：也可以点击[自动识别[VIN]]自动识别车辆。

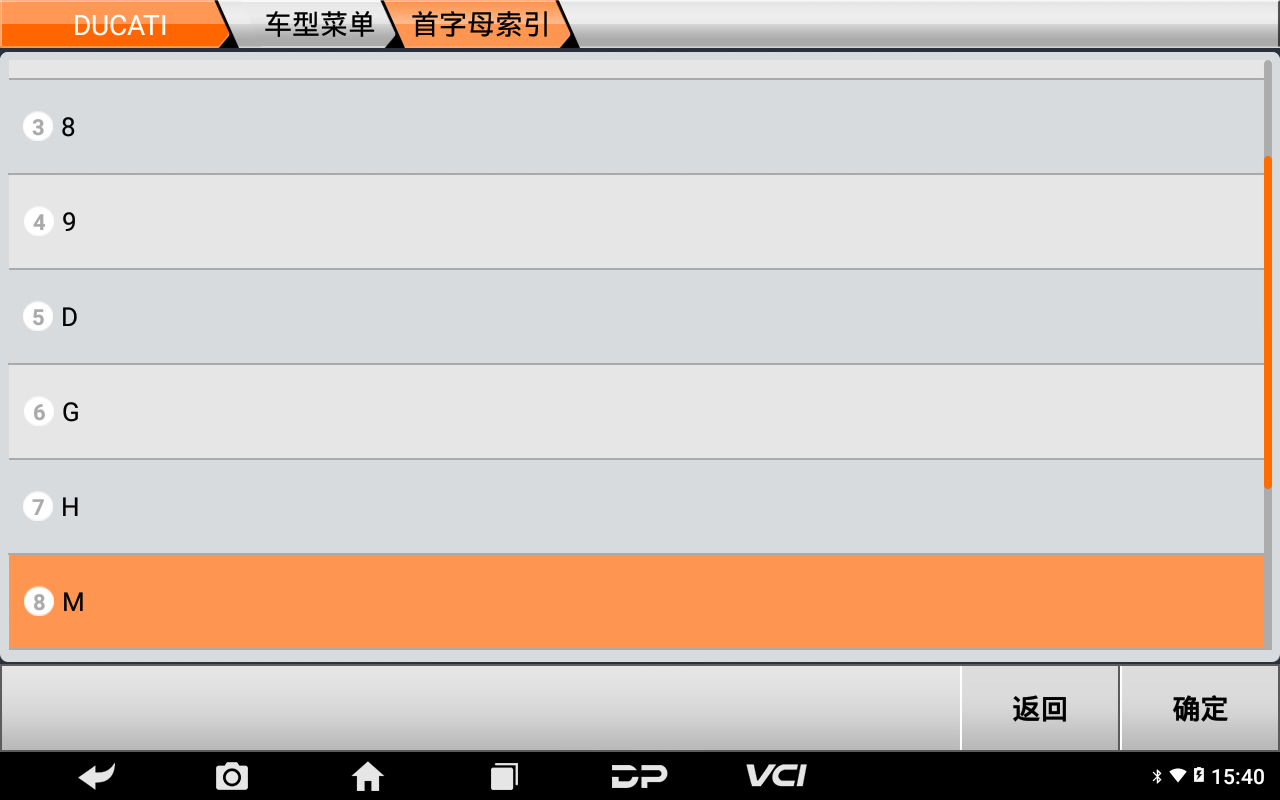

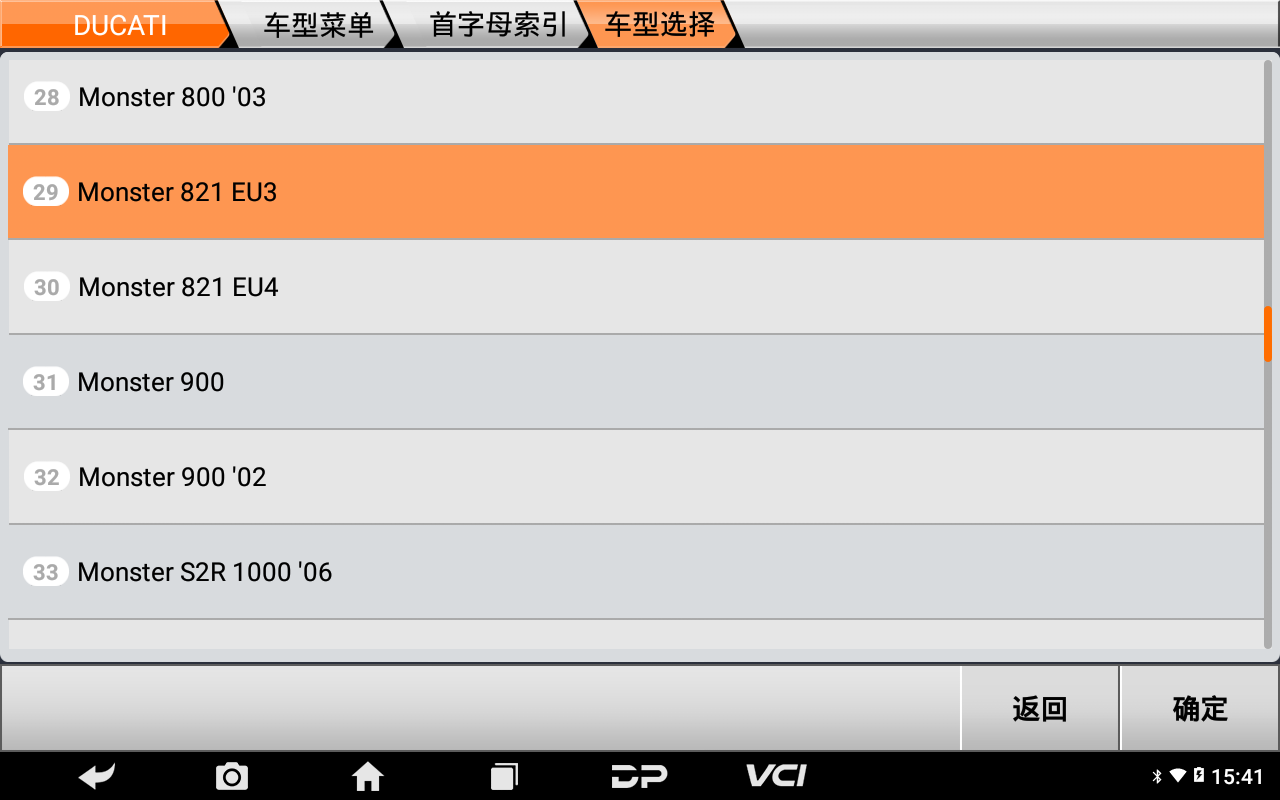

4.点击确定，依次选择[M]-[Monster 821 EU3]；

5.点击确定，选择[仪表]系统；

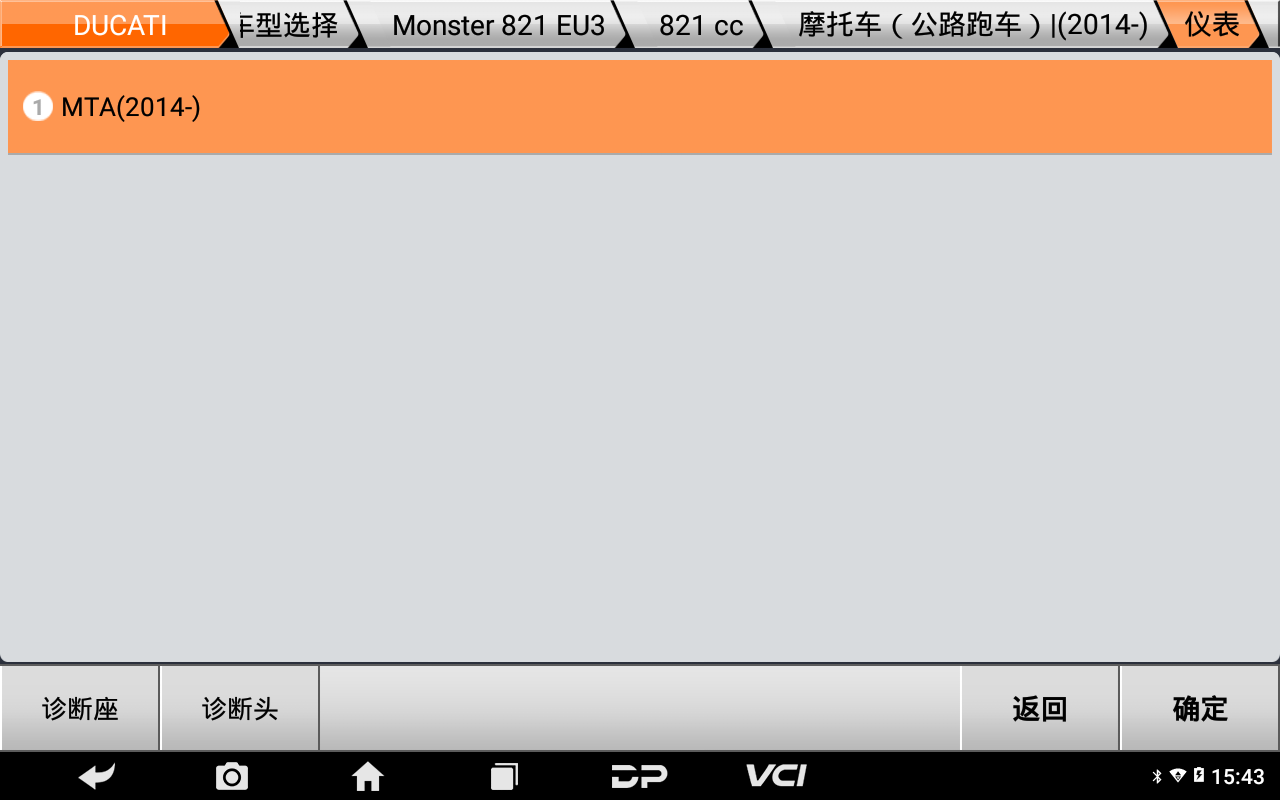

6.选择[MTA(2014-)] ；

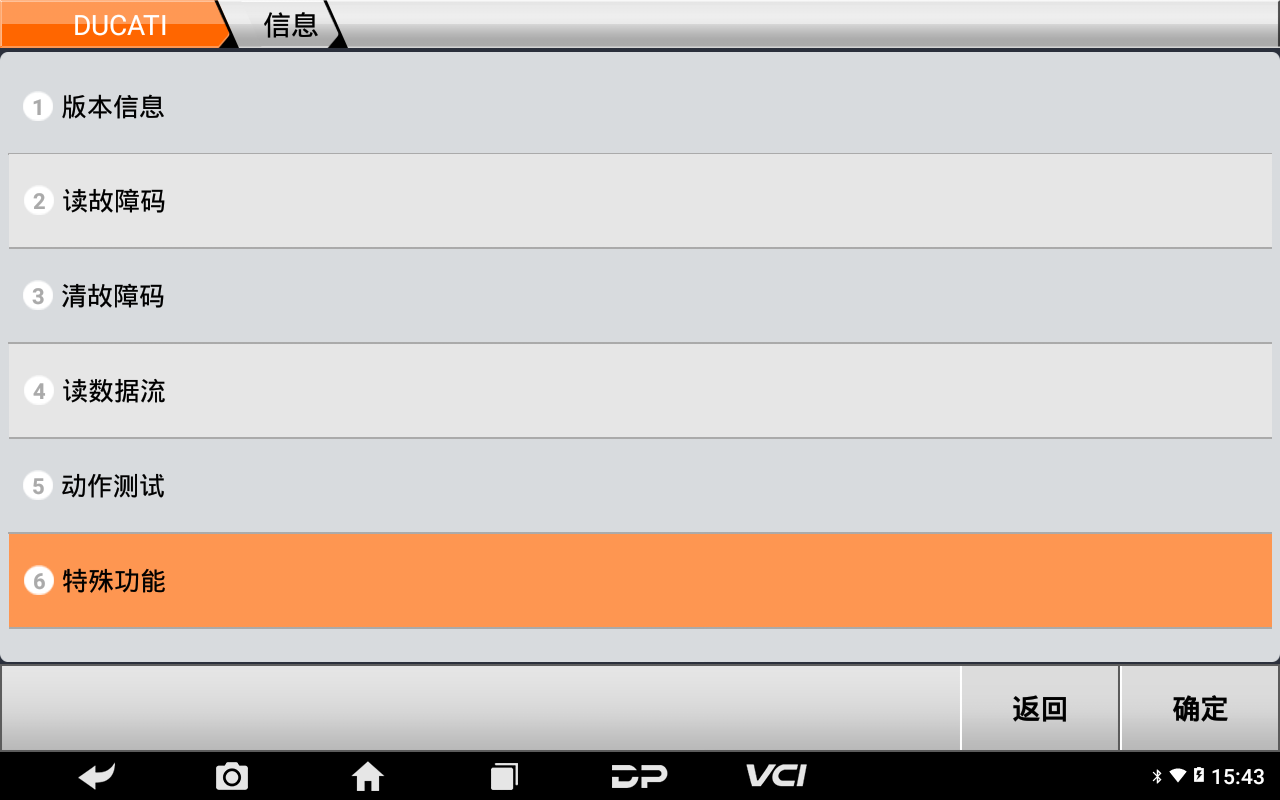

7.选择[特殊功能]；

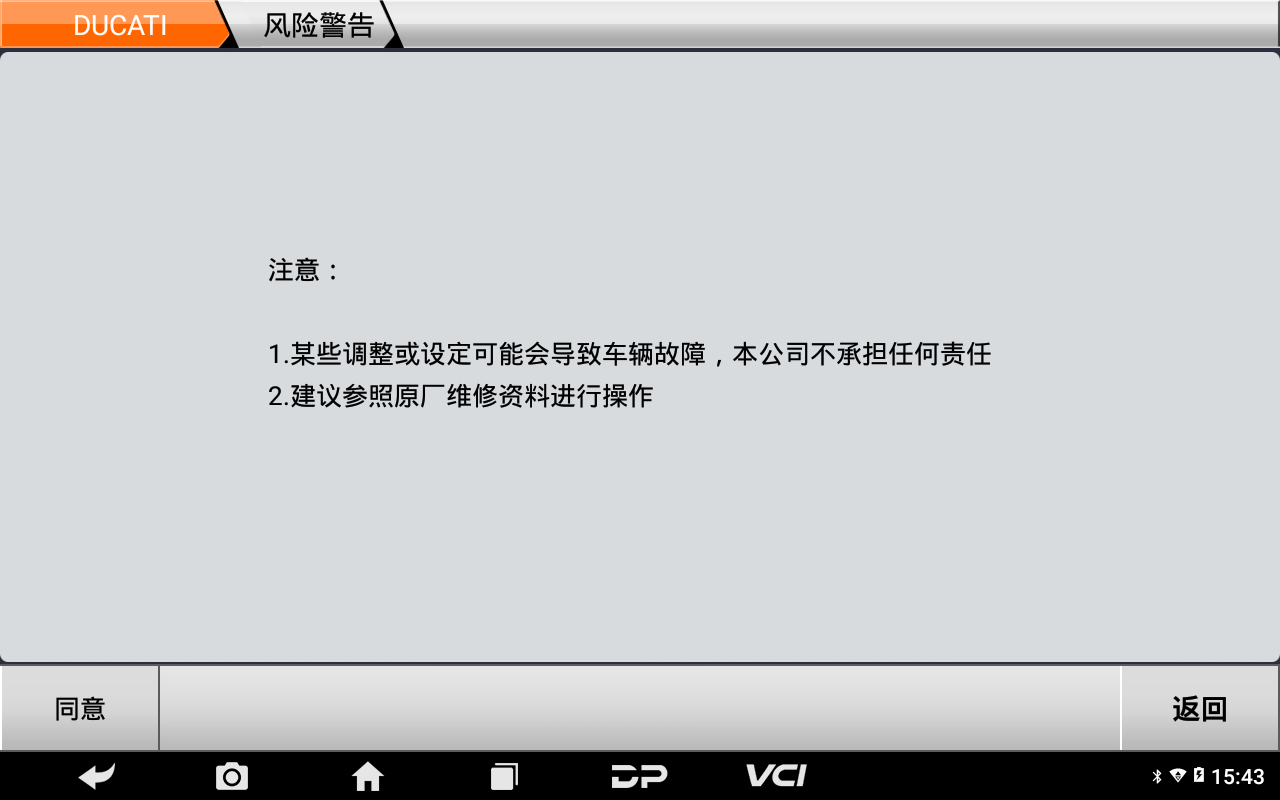

8.阅读注意事项，点击左下角的[同意]；

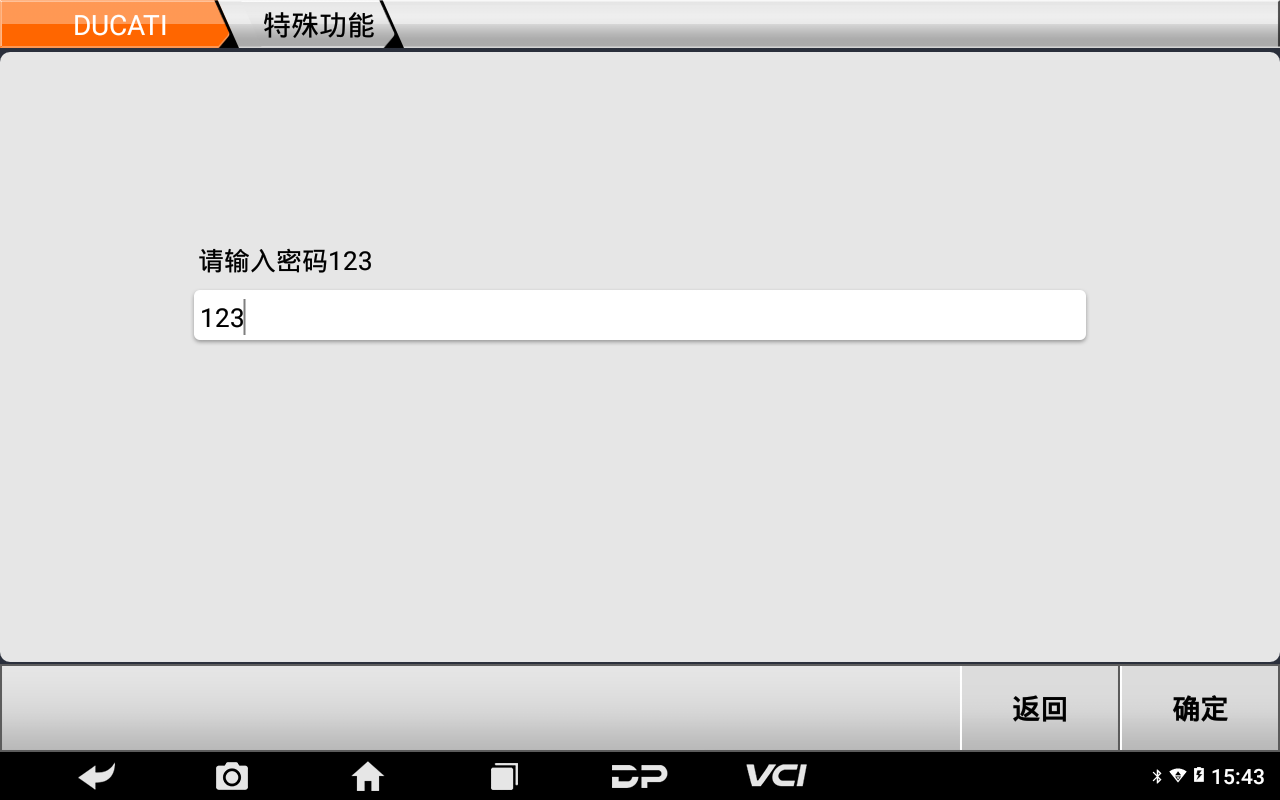

9.按提示输入密码[123] ；

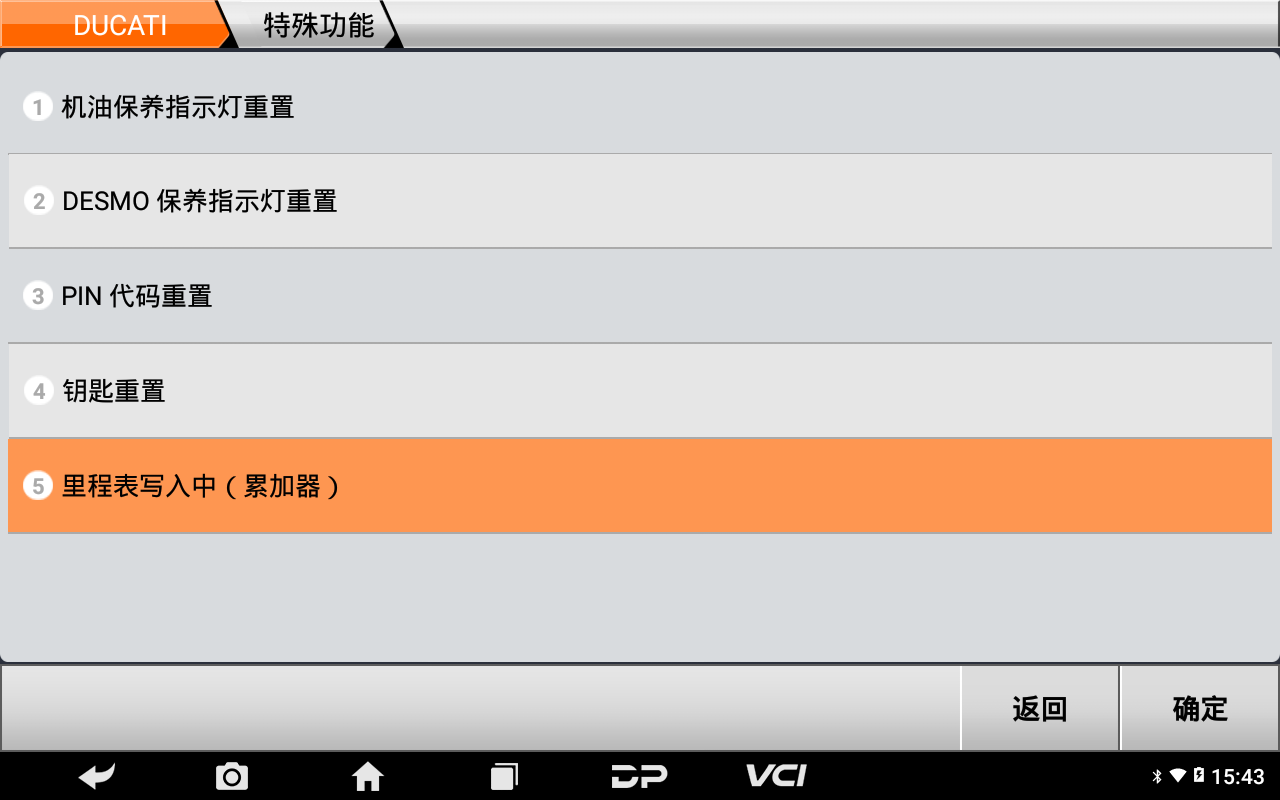

10.选择[里程表写入（累加器）]特殊功能；

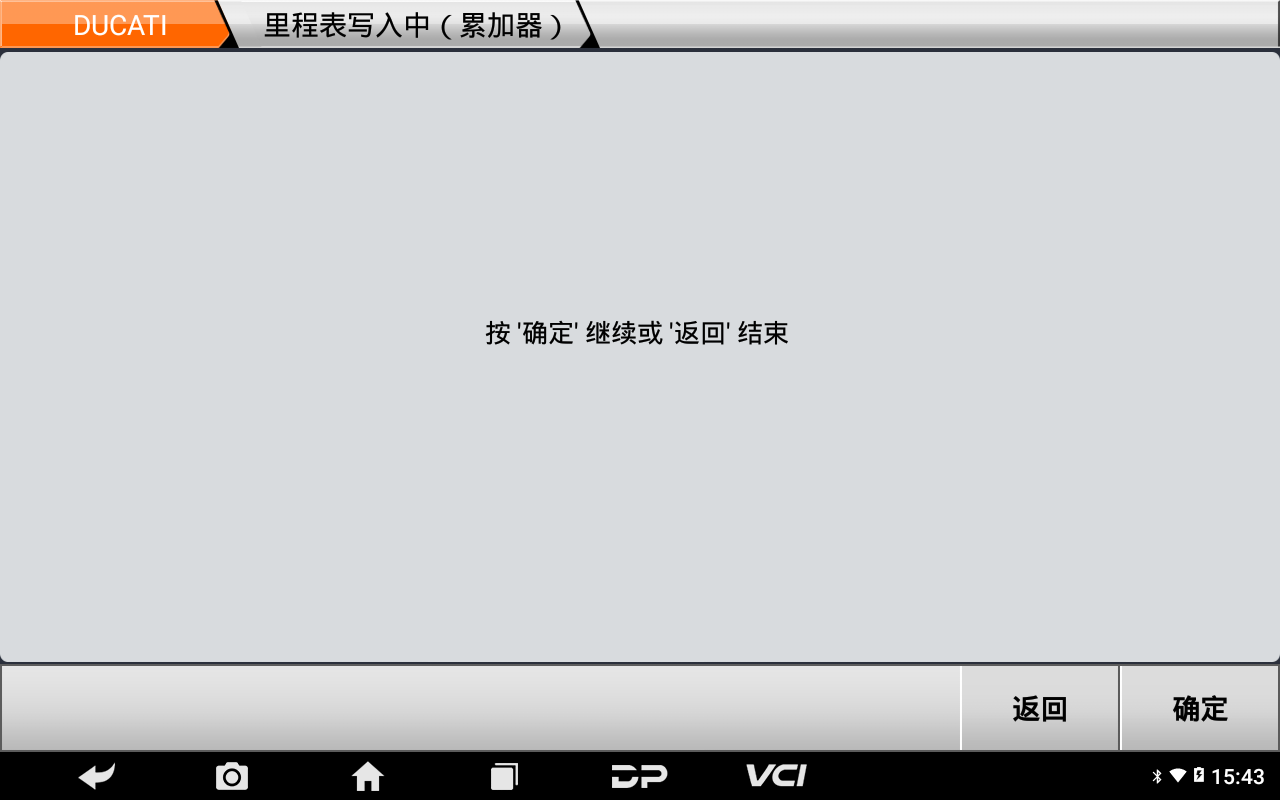

11.点击[确定]；

12.确认里程，点击确定；

注：在仪表记录里程和BBS里程记录里程不一致时，系统自动选择大的进行匹配校准。

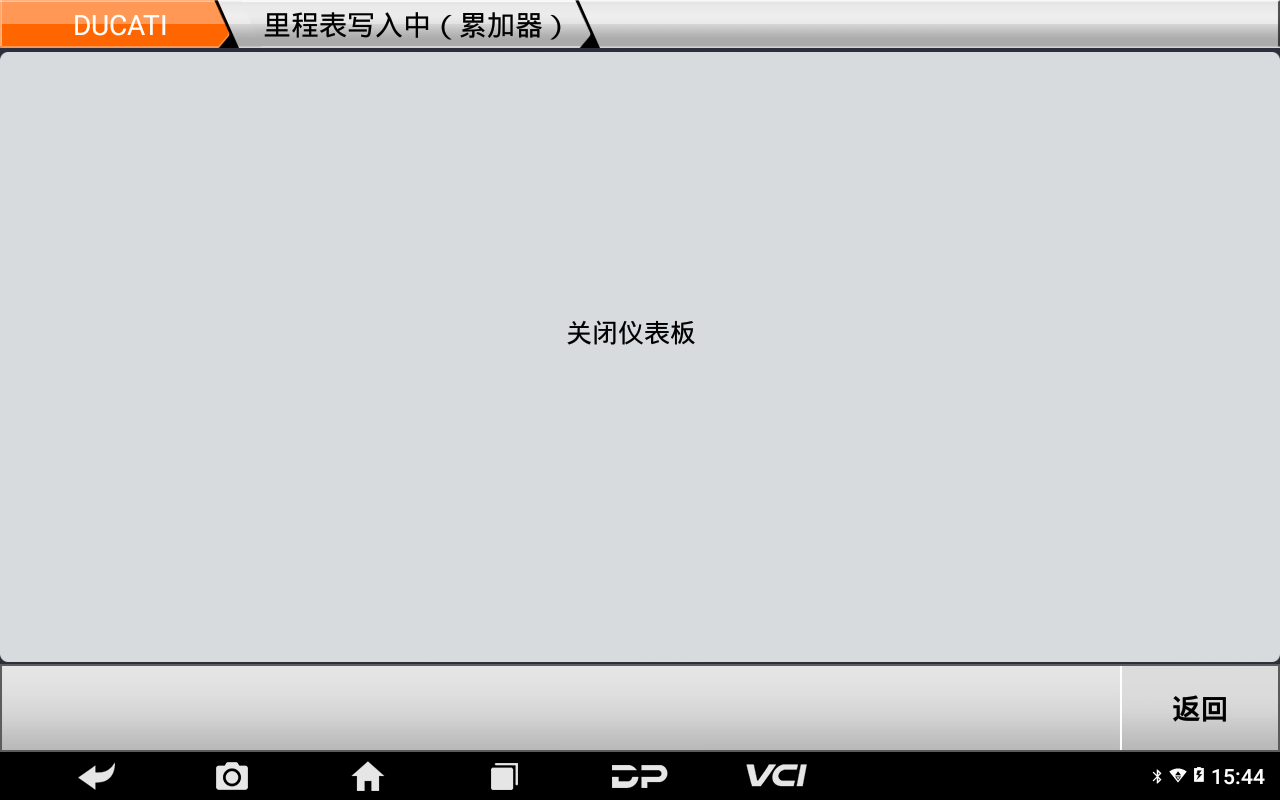

13.按照系统指示[关掉仪表板]关闭车辆点火开关至OFF位置(注：关闭之后不需要进行任何操作，等待系统自动跳转下一步）；

14.无需操作，保持车辆点火开关处于关闭状态，继续等待系统自动跳转至下一步；

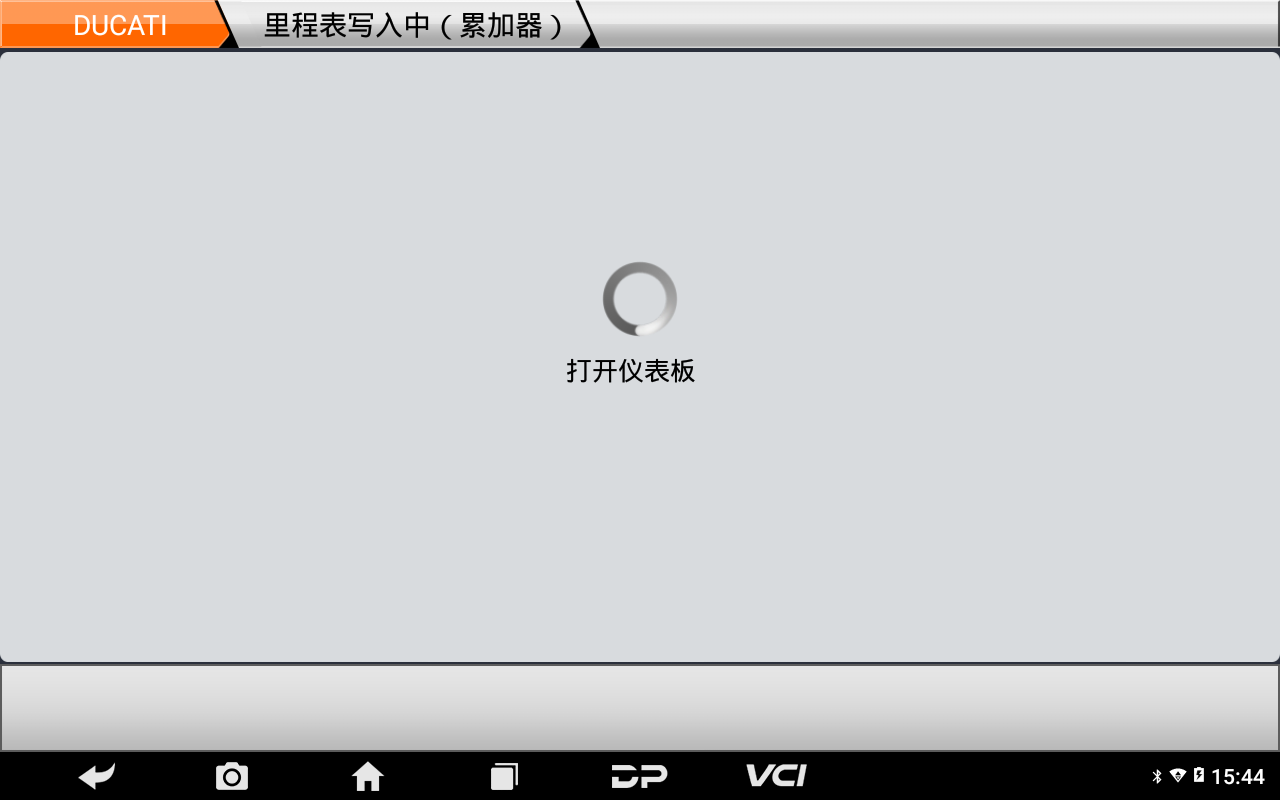

15.按照系统指示[打开仪表板]打开车辆点火开关至ON位置；

16.程序完成。

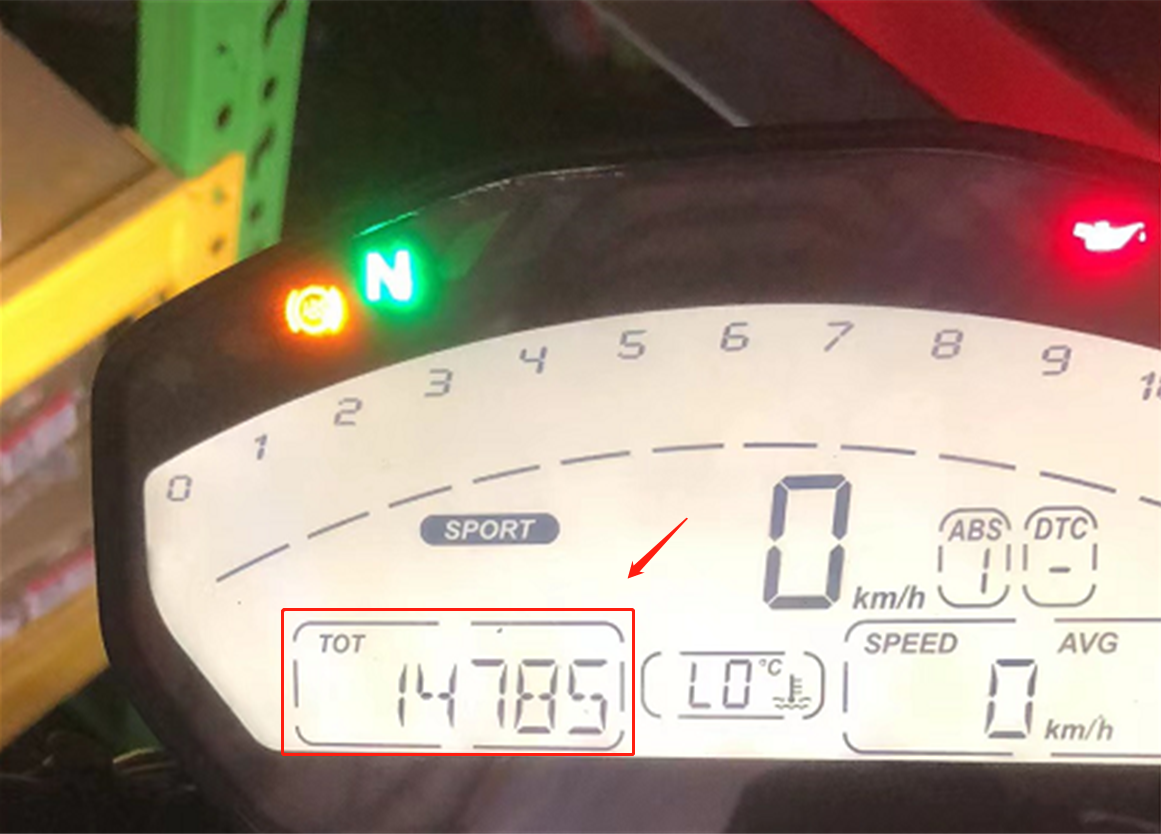

17.仪表里程已成功显示。

操作小结

在功能执行功能中严格按照设备提示进行操作，否则会导致功能执行失败。在仪表里程正确且无故障的状态下可能会因为条件不满足达不到执行该功能条件导致执行失败。
