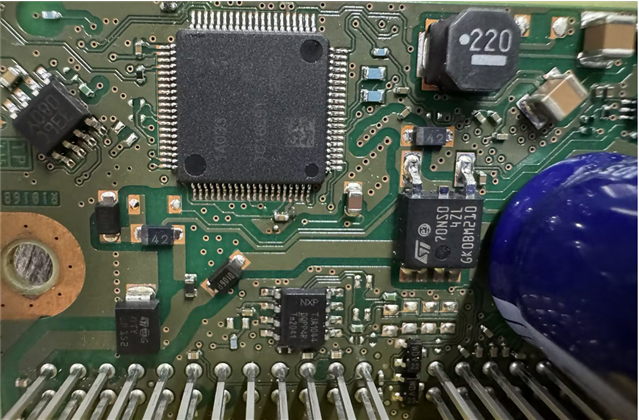

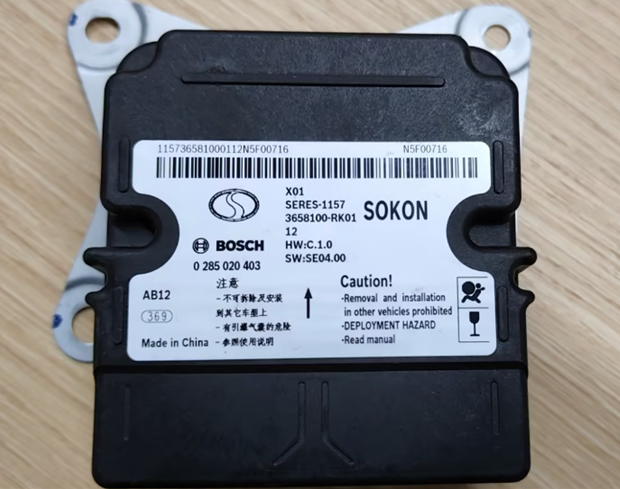

背景：轩宇车鼎DP PAD3/DC700系列产品6月发布了问界、长安、传祺、小鹏等R7F7010A033加密芯片气囊电脑修复功能，下面以DP PAD3豪华版修复问界3658100-RK01气囊电脑为例，具体修复操作步骤如下。

准备工具

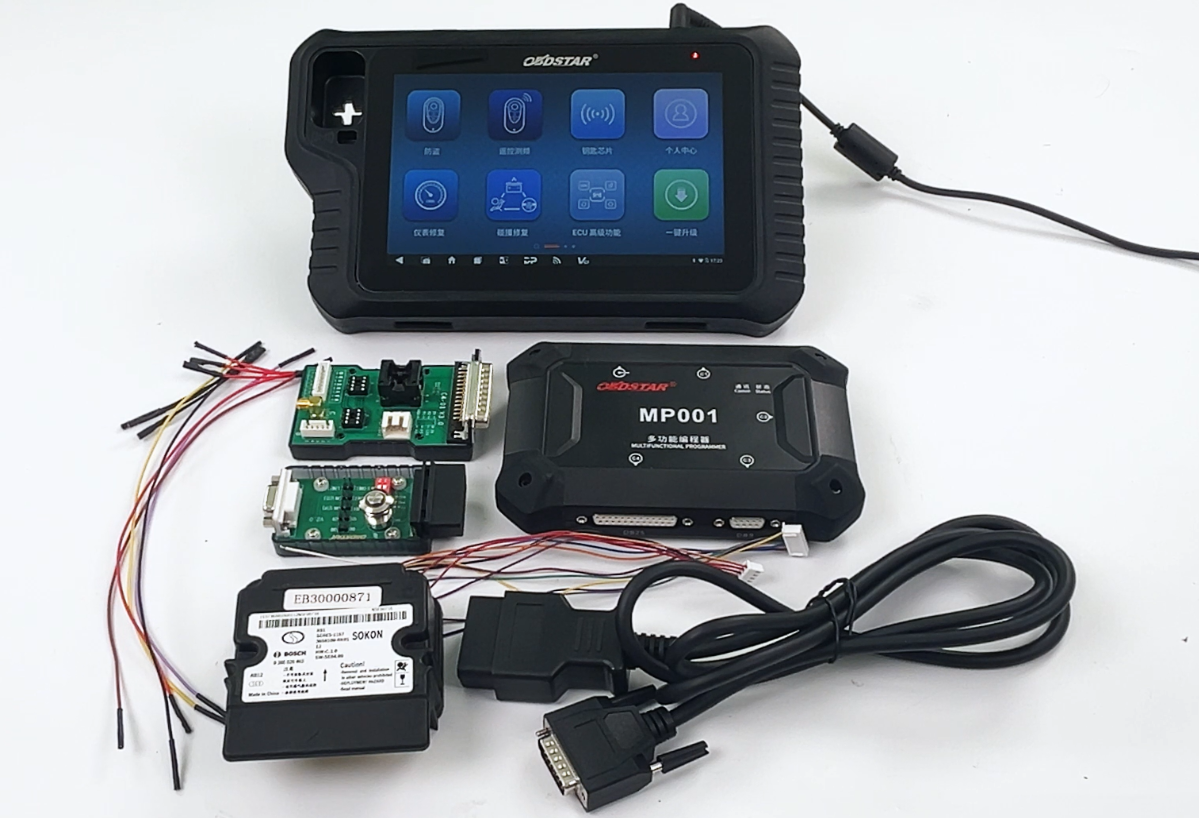

准备工具：DP PAD3豪华版、OBDII主线、MP001多功能编程器、P004适配器、P004跳线、C4-01多功能数据读写小板。

解决方法

解决方法：使用轩宇车鼎DP PAD3/DC700执行气囊电脑修复功能。

详细操作步骤：

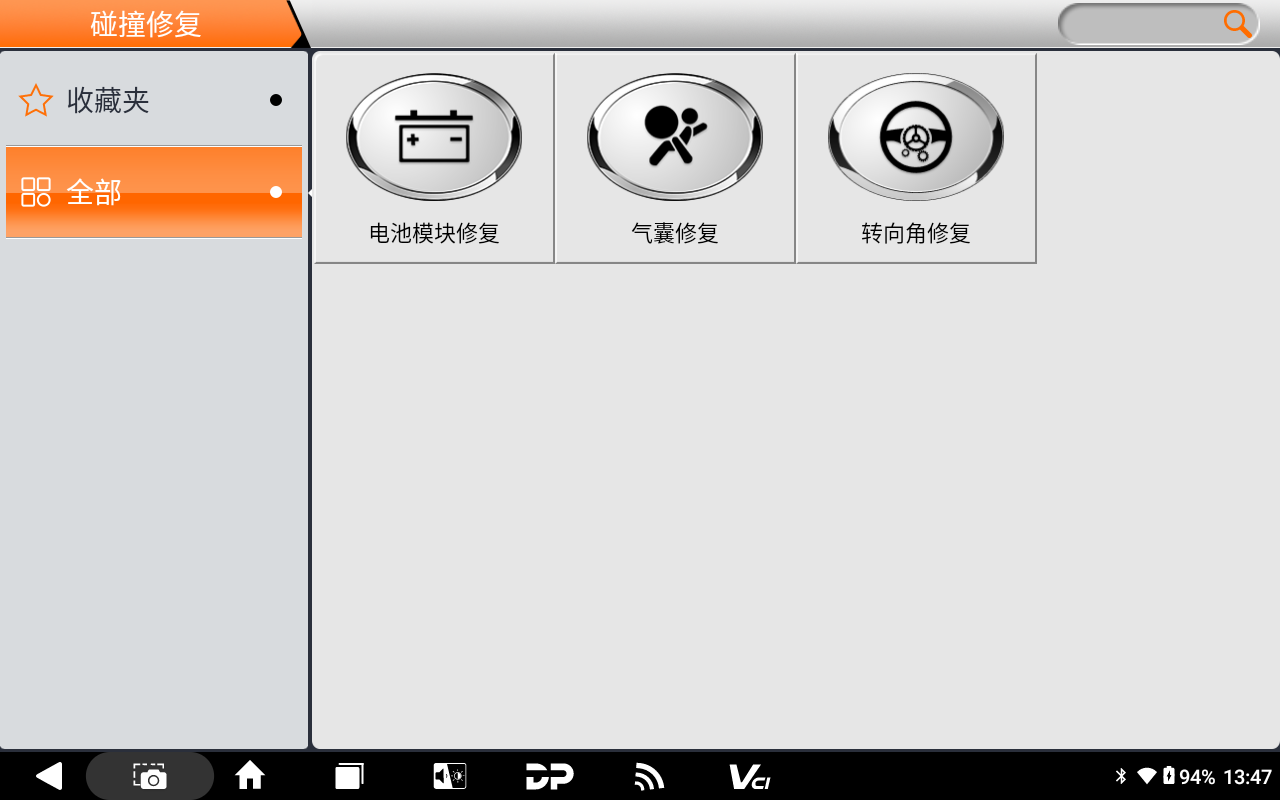

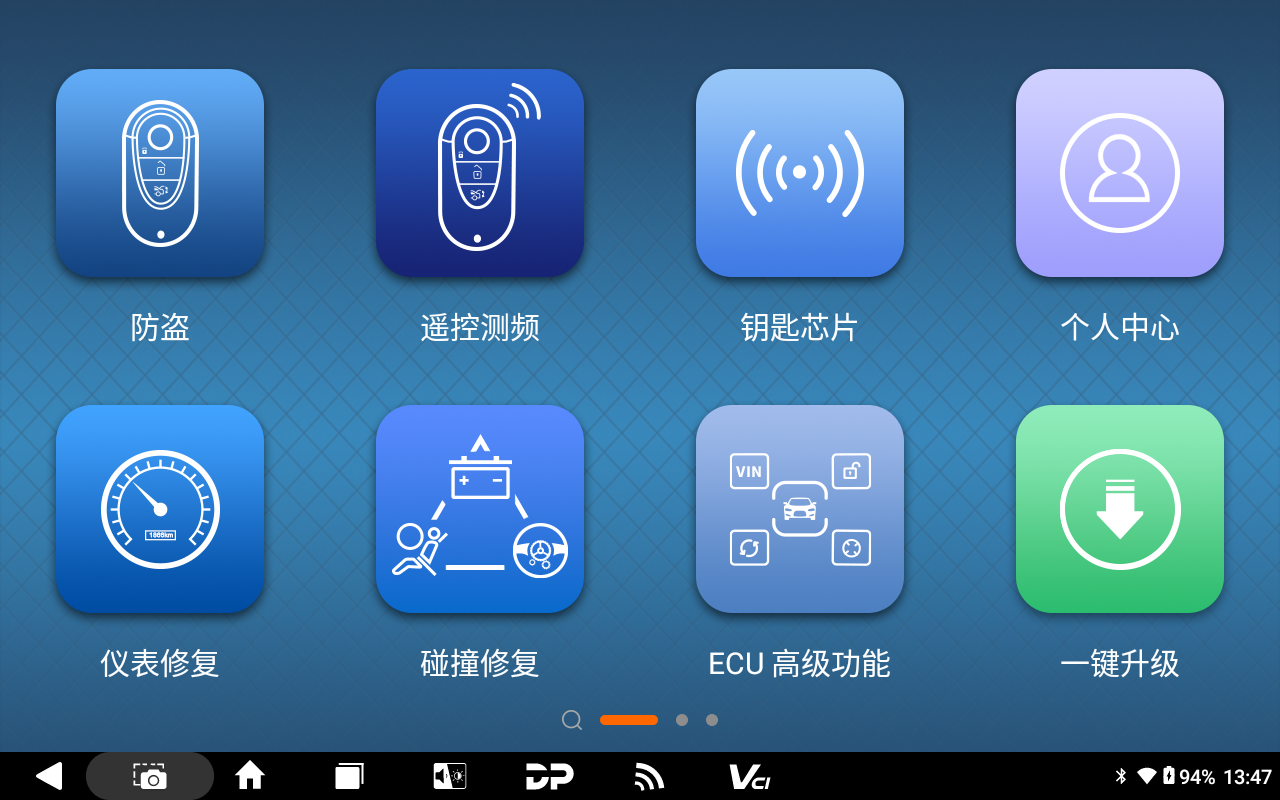

1、DP PAD3豪华版连接网络，进入【碰撞修复】；

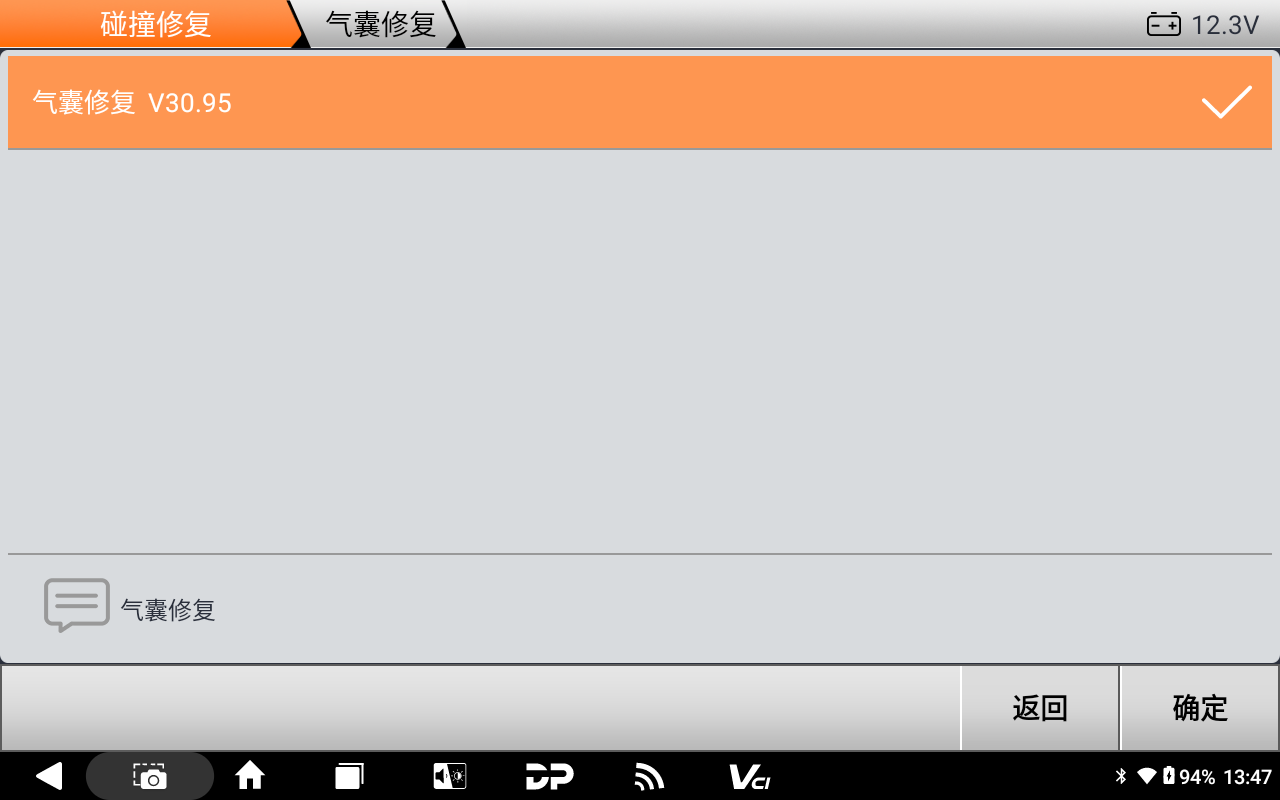

2、选择【气囊修复】；

说明：修复前请将软件版本升级到V30.95后。

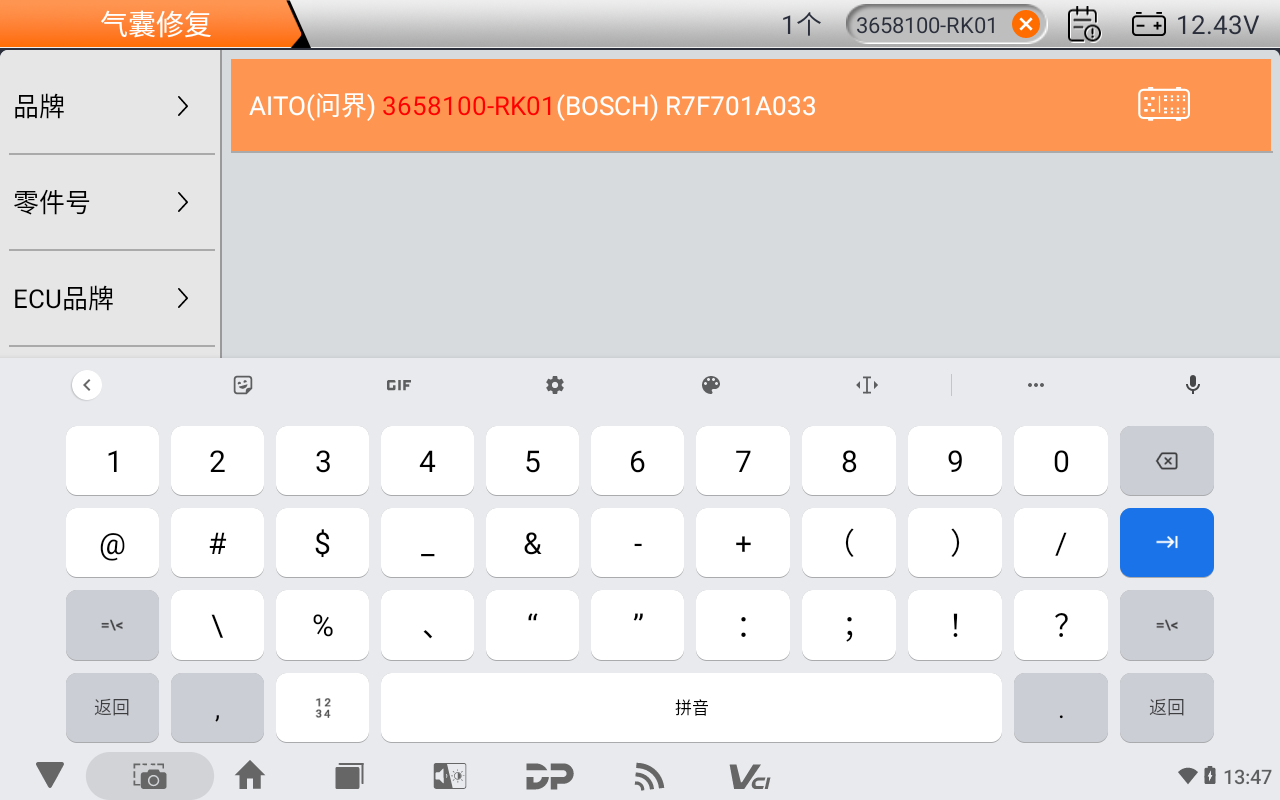

3、通过右上角快速搜索框搜索芯片型号/气囊零件号/品牌名称等快速找到对应菜单，搜索【3658100-RK01】；

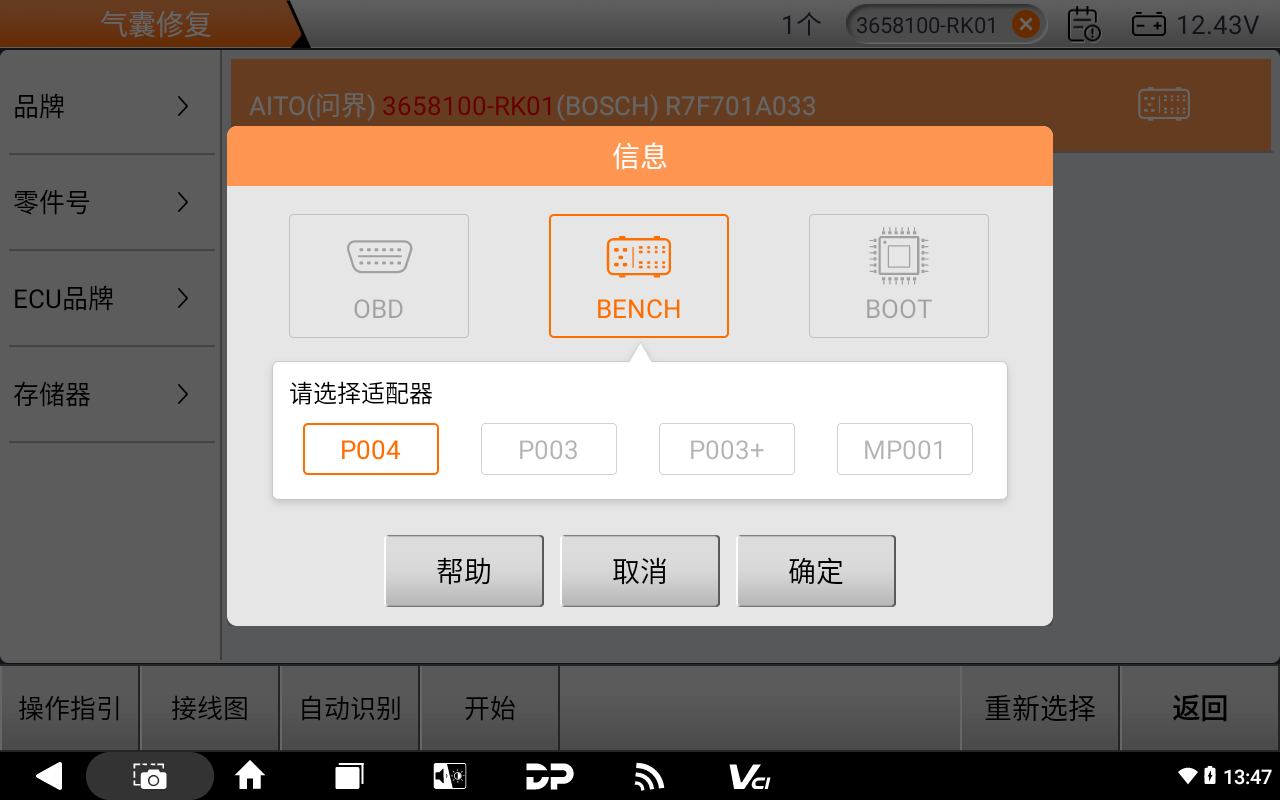

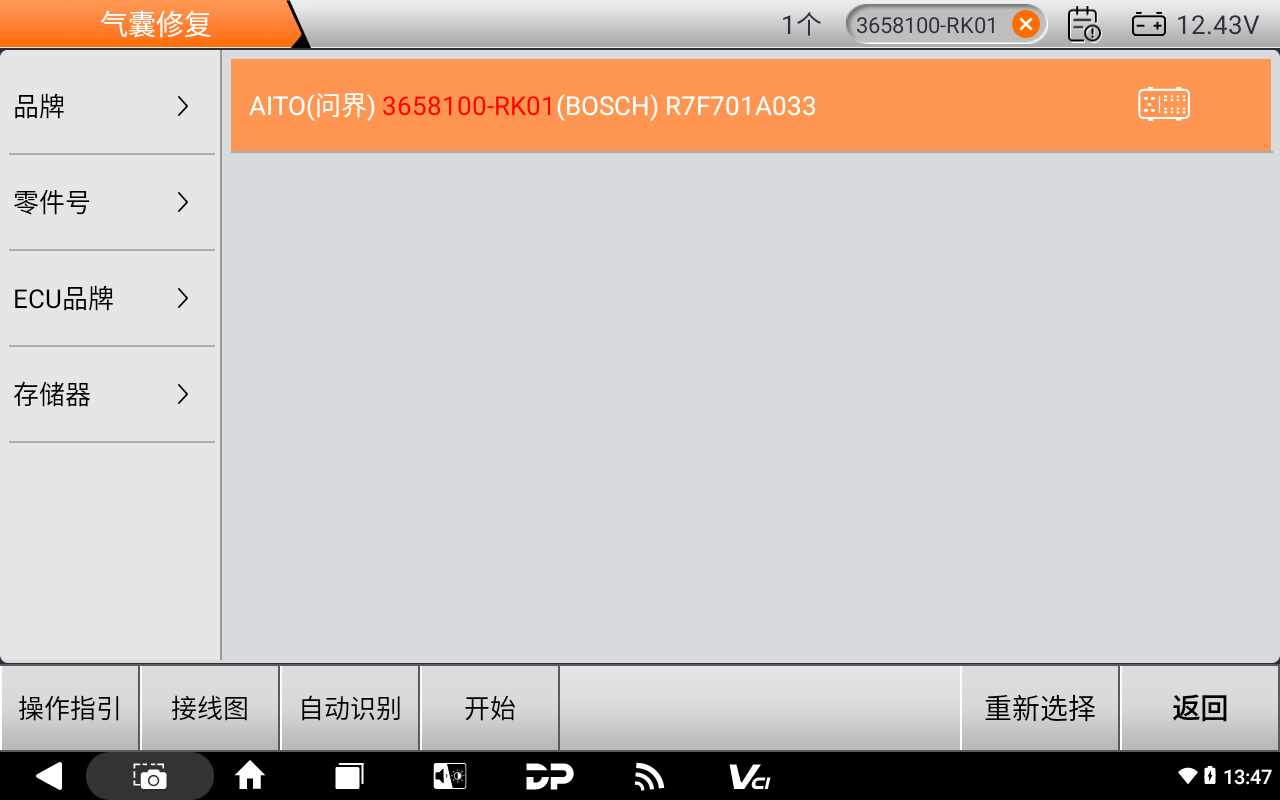

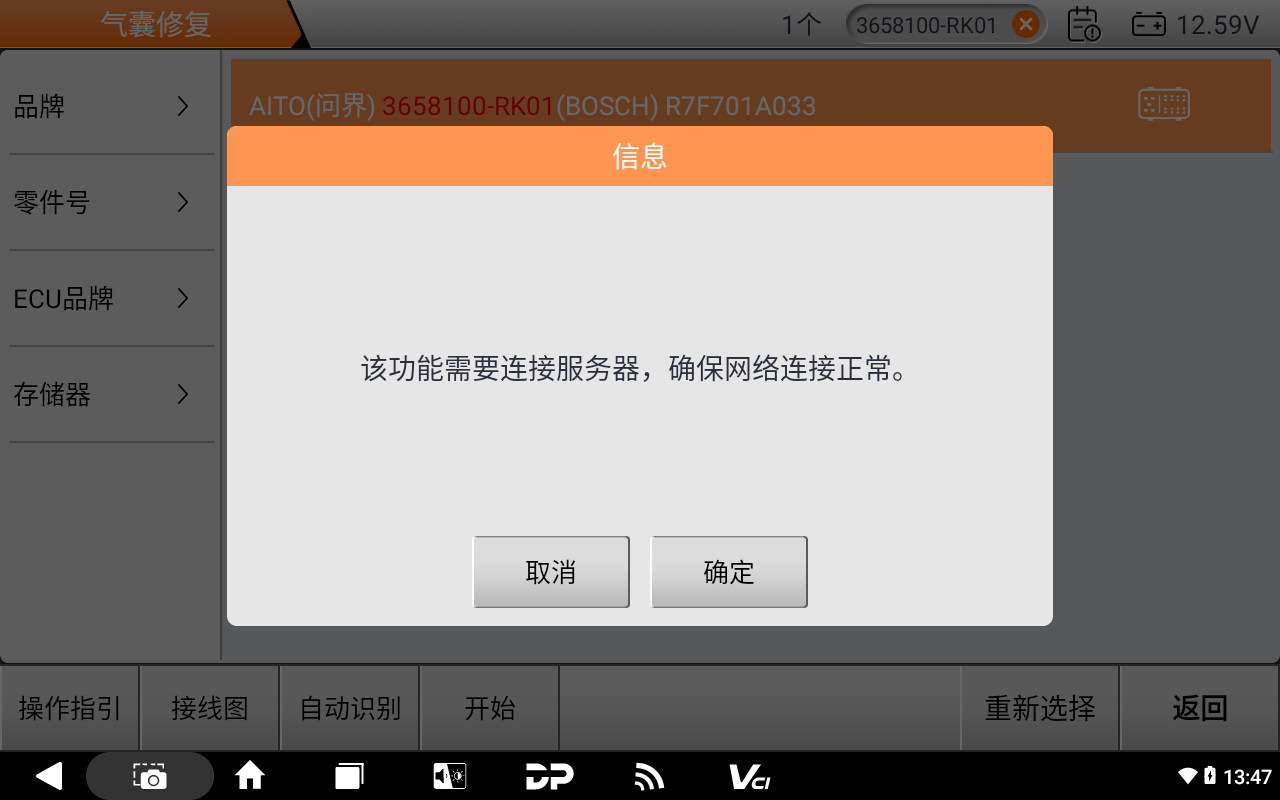

4、选择【AITO问界3658100-RK01(BOSCH)R7F701A033】，选择【BENCH】【P004】，确保网络连接正常，点击【确定】；

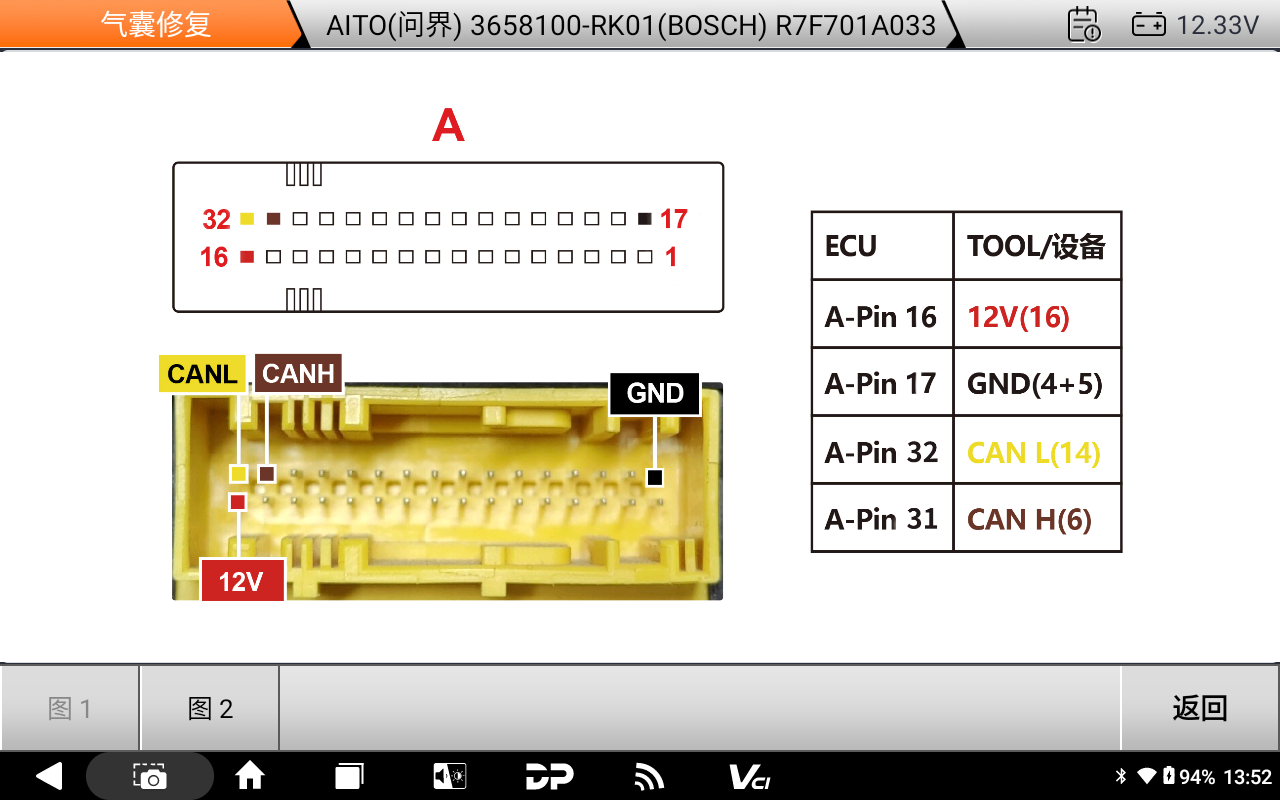

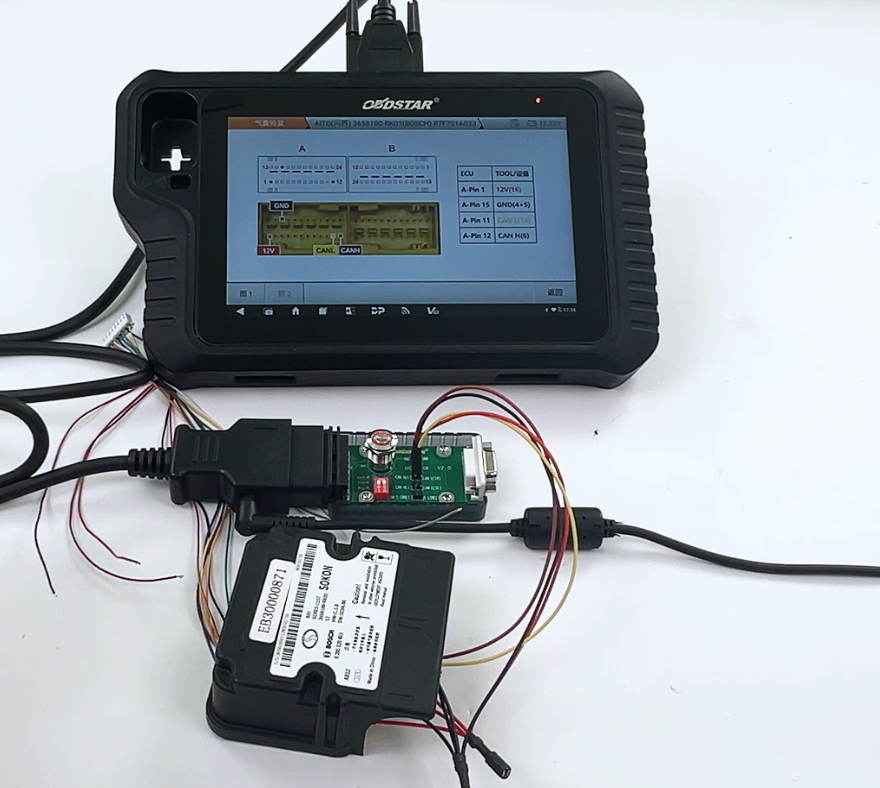

5、点击接线图【接线图】，按照BENCH接线图将DP PAD3豪华版，OBDII主线，P004适配，气囊电脑连接在一起；

注意：设备CAN线一般分为两组，CAN L(14)、CAN H(6)和CAN L(11)、CAN H(3)，不可混接，错误使用可能导致无法通讯。

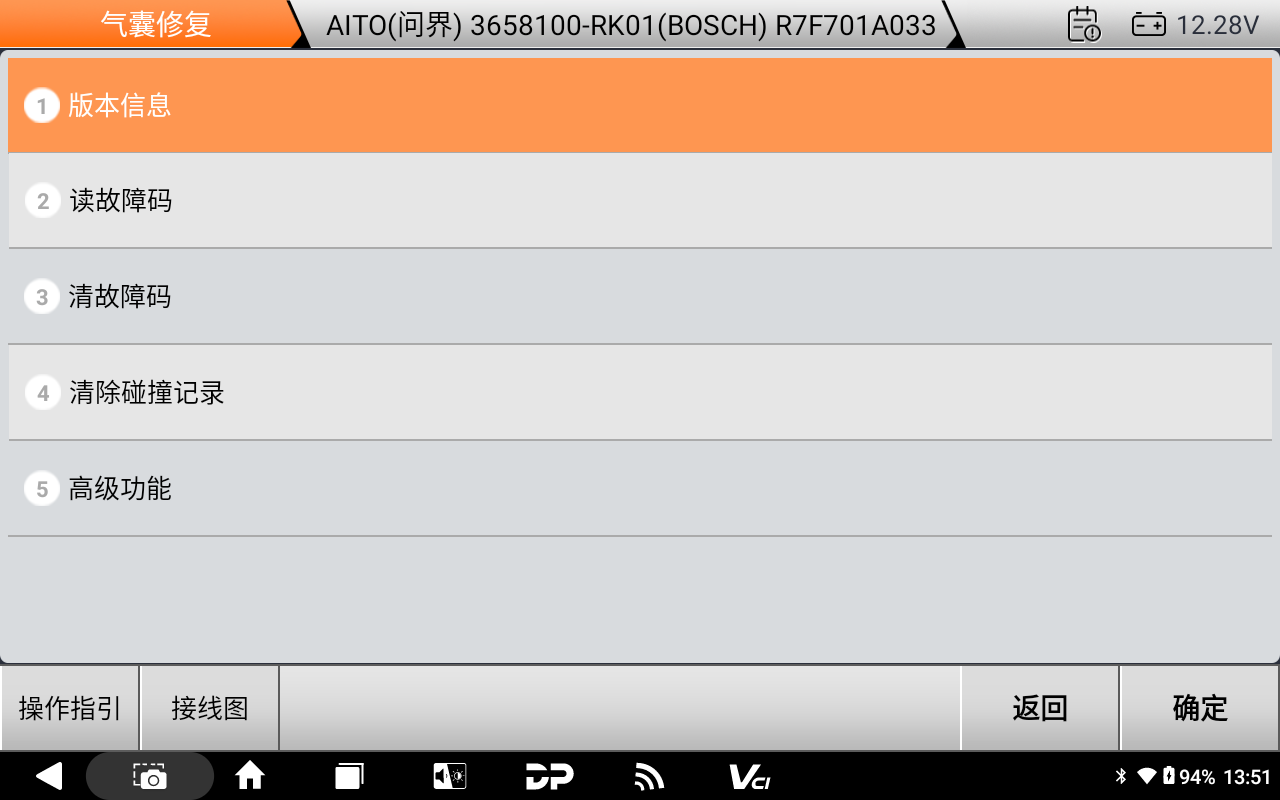

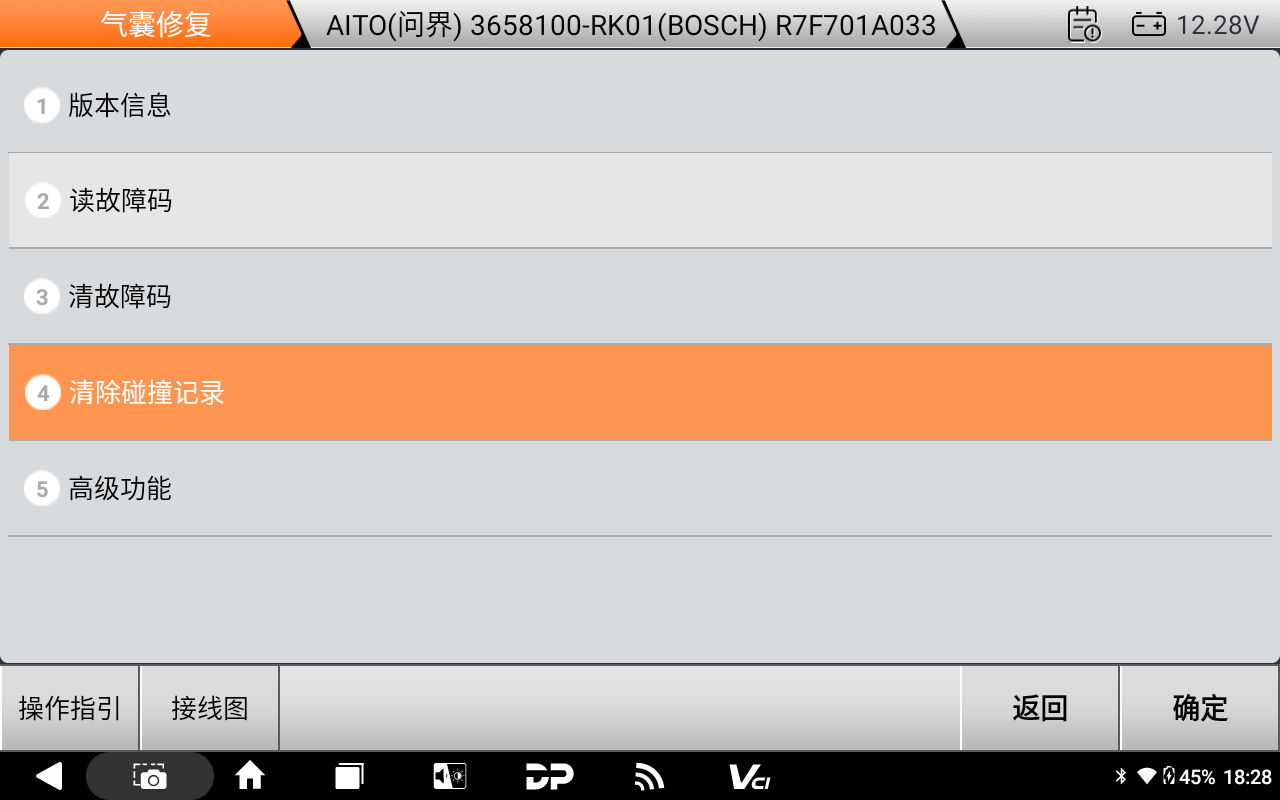

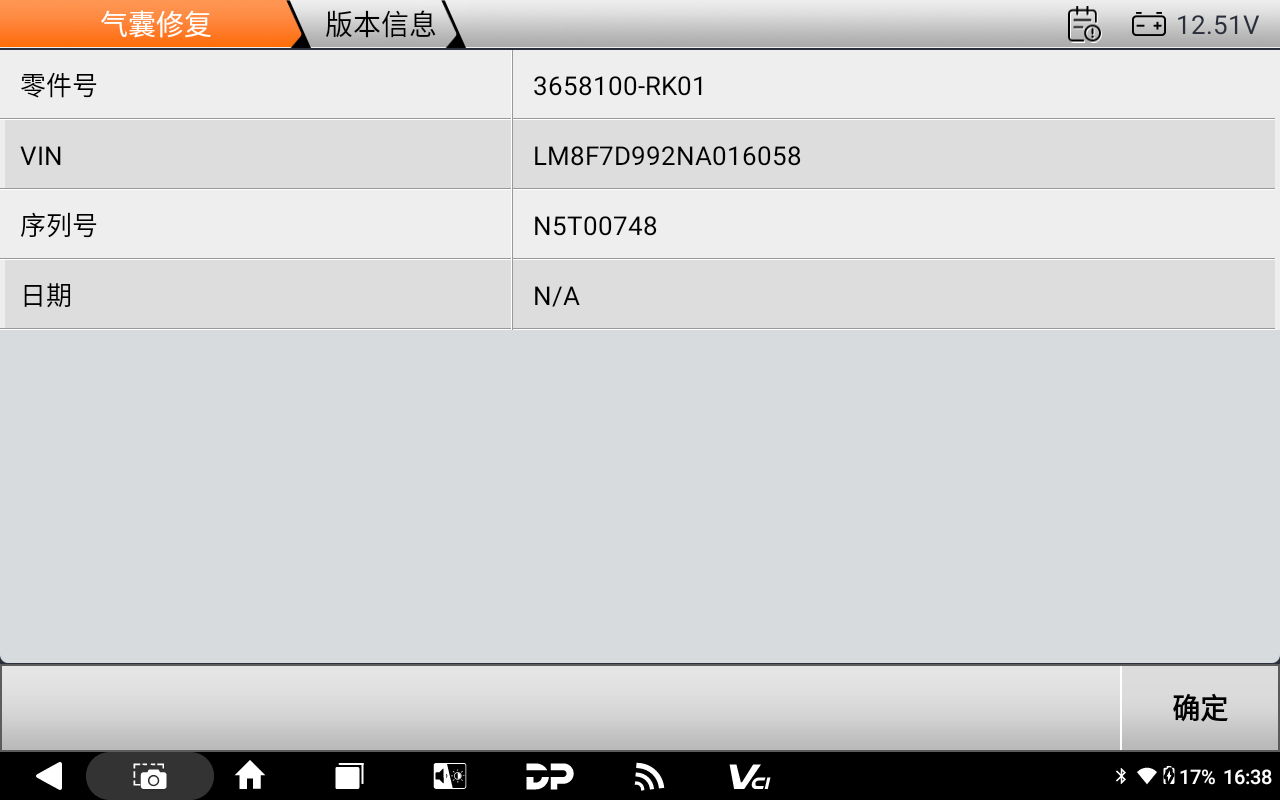

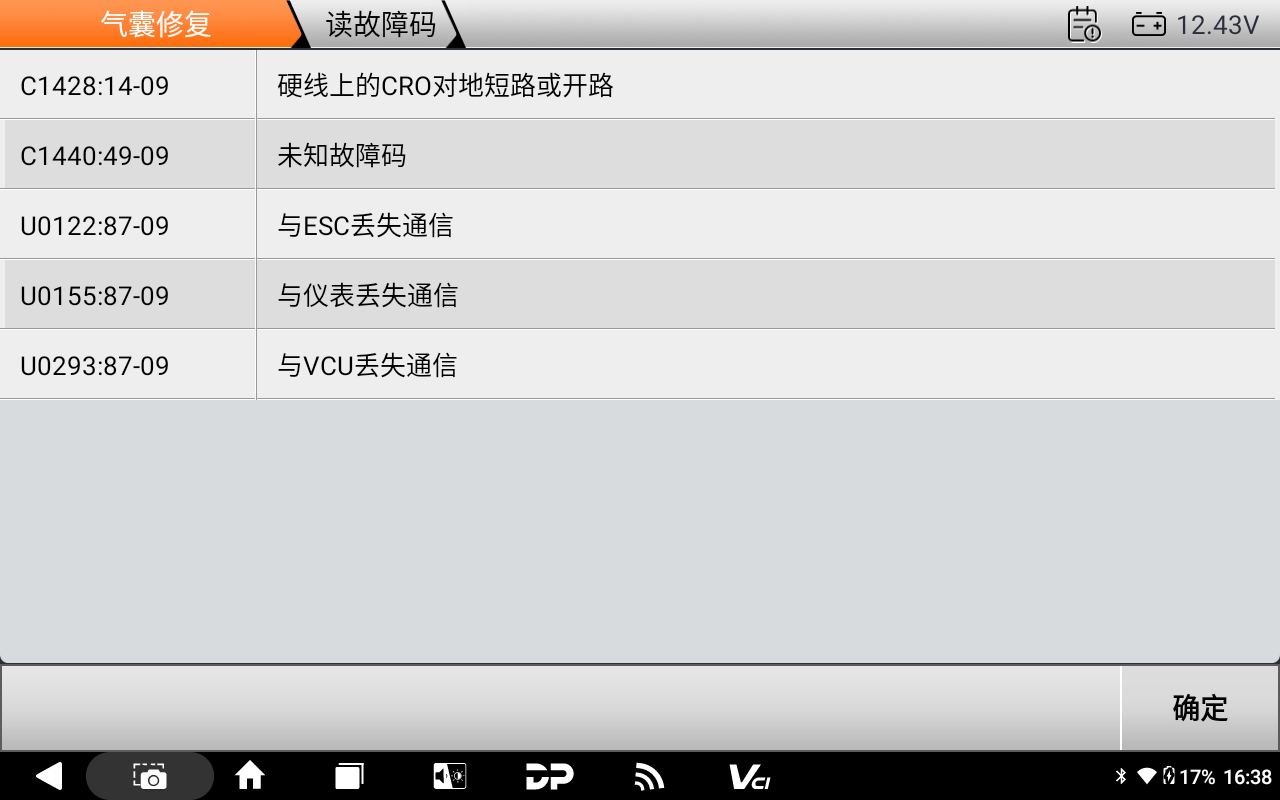

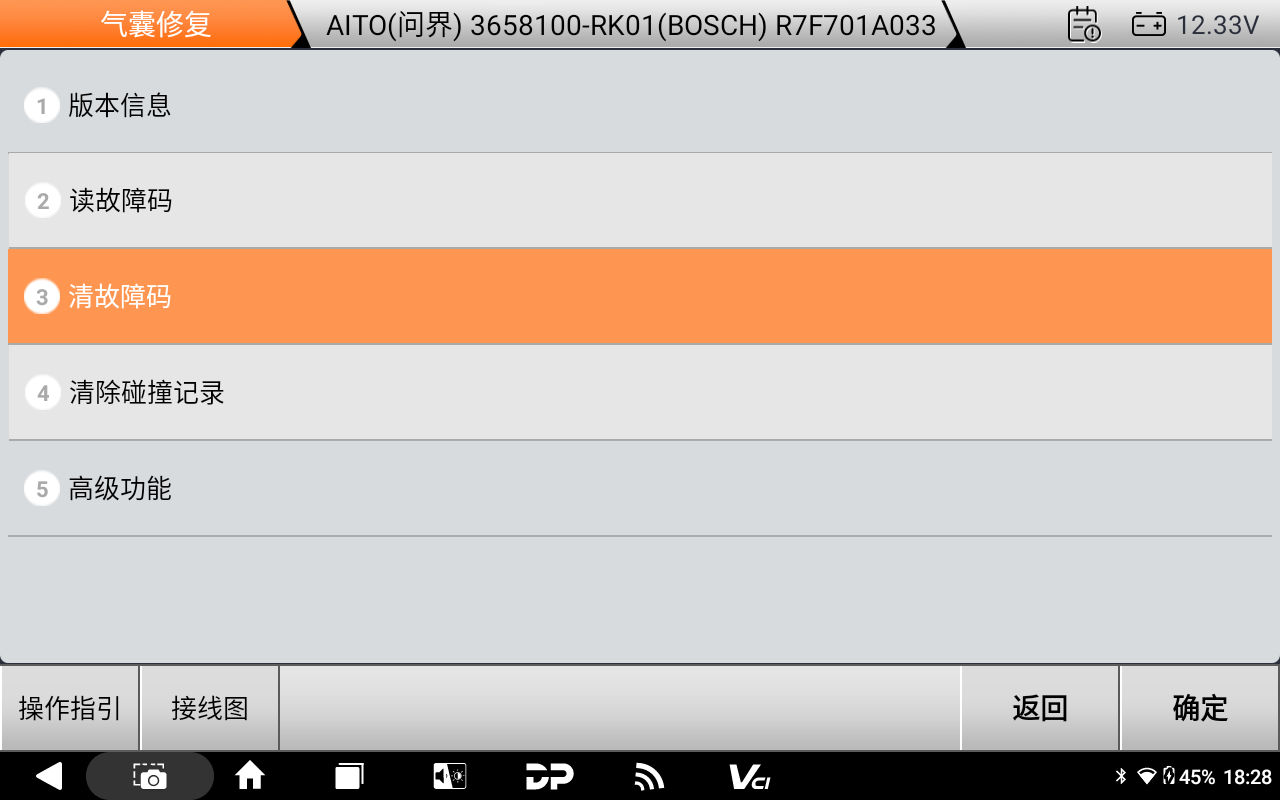

6、点击【版本信息】、【读故障码】；

说明：对比版本信息内的零件号和VIN是否匹配。如果不匹配，则可能ECU内部数据已被修改过，可能对接下来的修复流程产生影响。

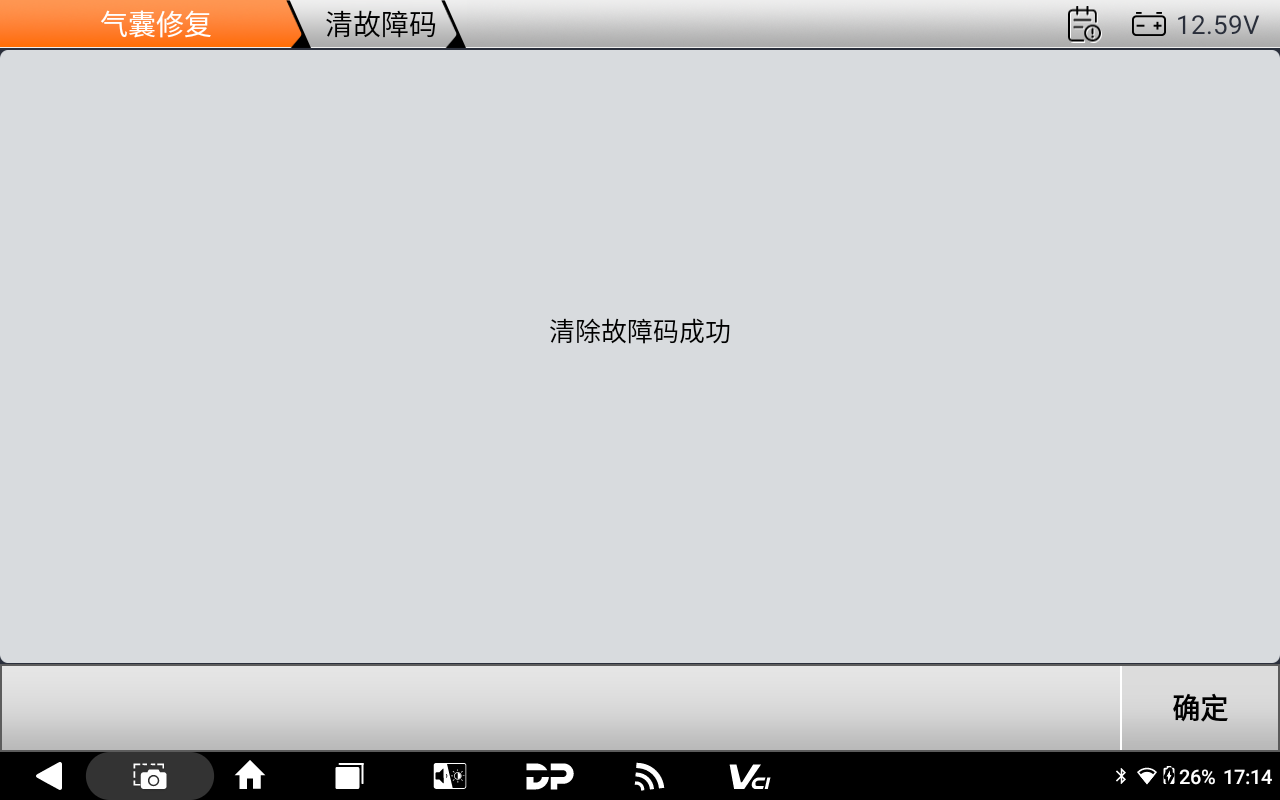

7、点击【清故障码】；

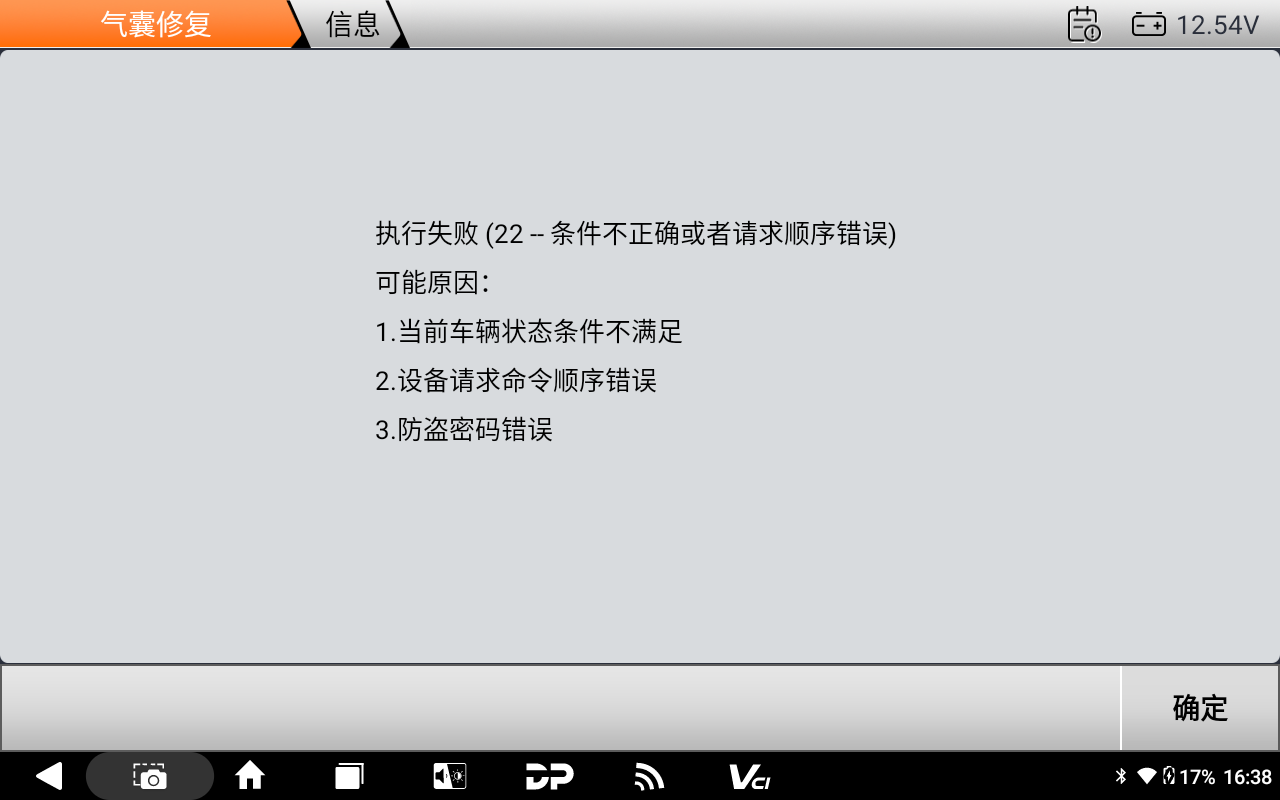

说明：执行【清故障码】，如果成功，则表示已经没有碰撞数据，无需进行修复；如果失败则需要进行下一步。

8、点击【清除碰撞记录】；

说明：执行【清除碰撞记录】，如果清除成功，则修复完成(通常2020年12月之前的ECU可以直接修复成功)，否则继续执行下一步。

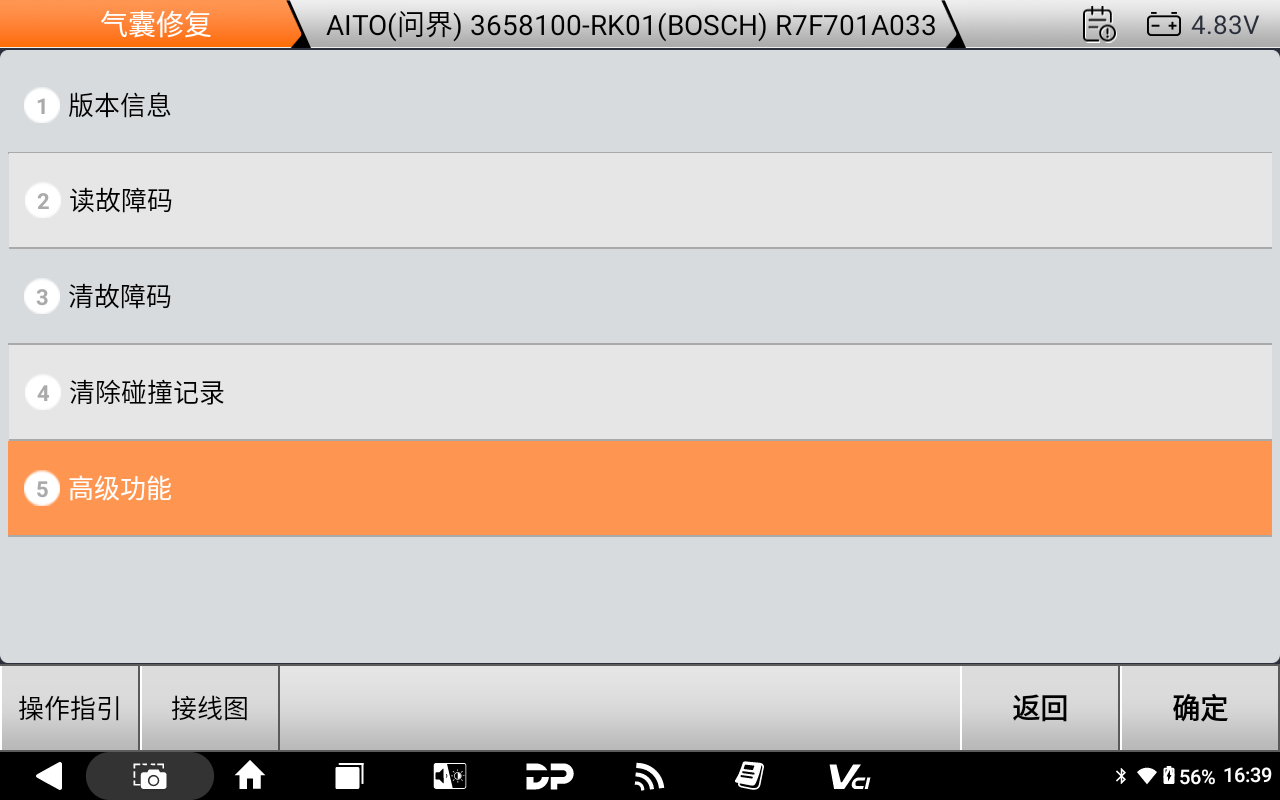

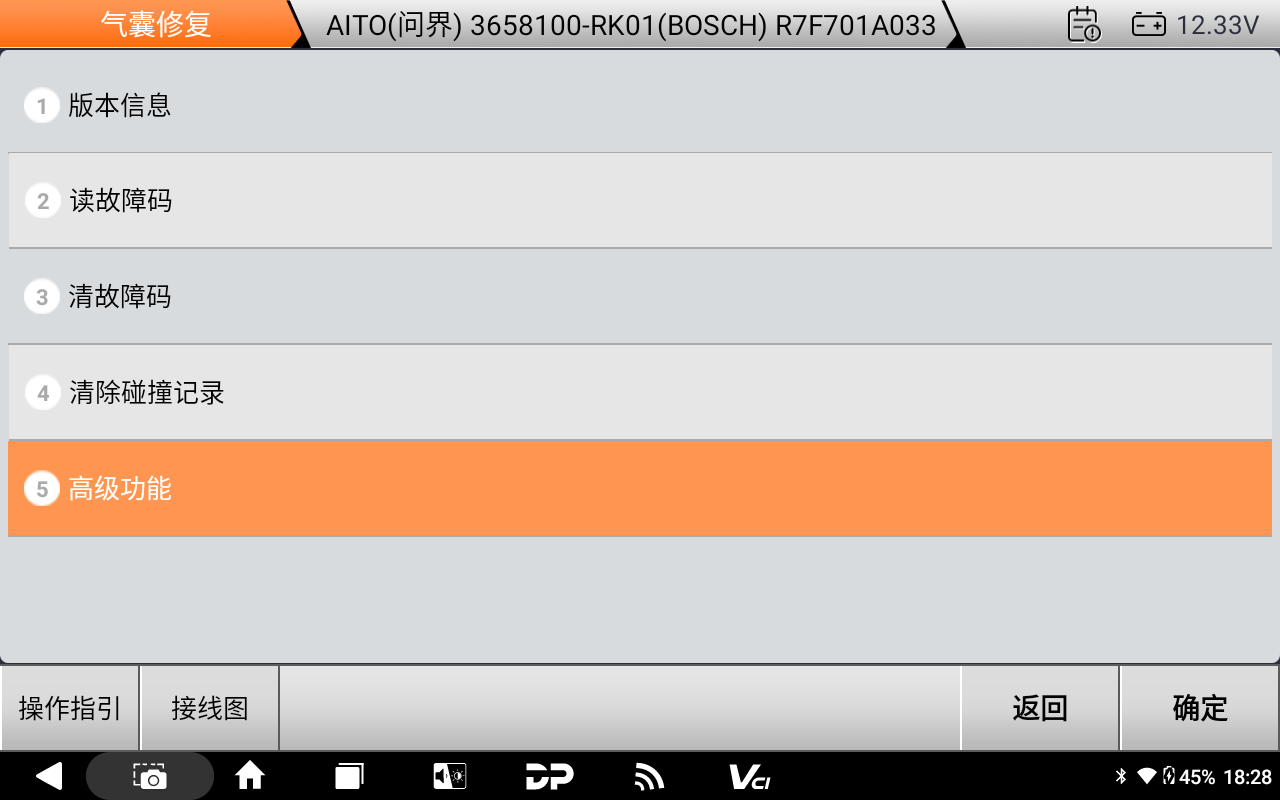

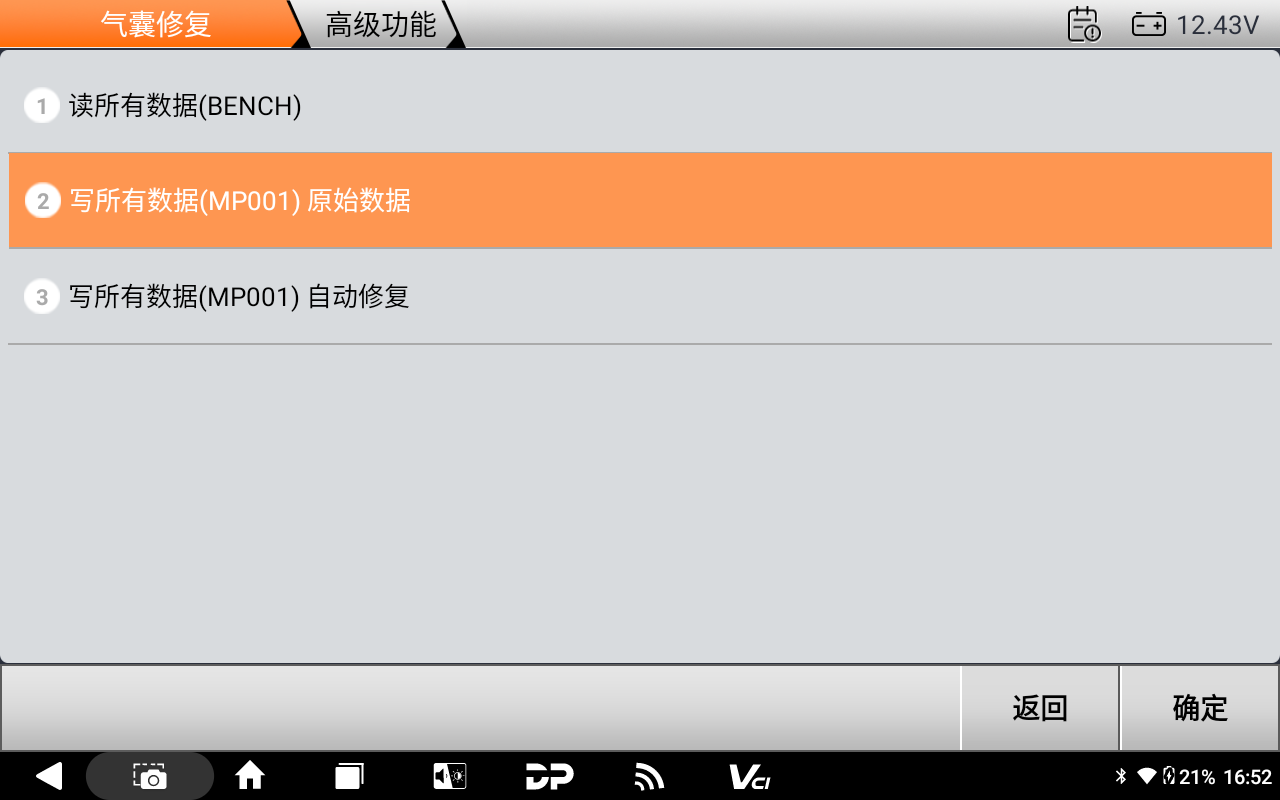

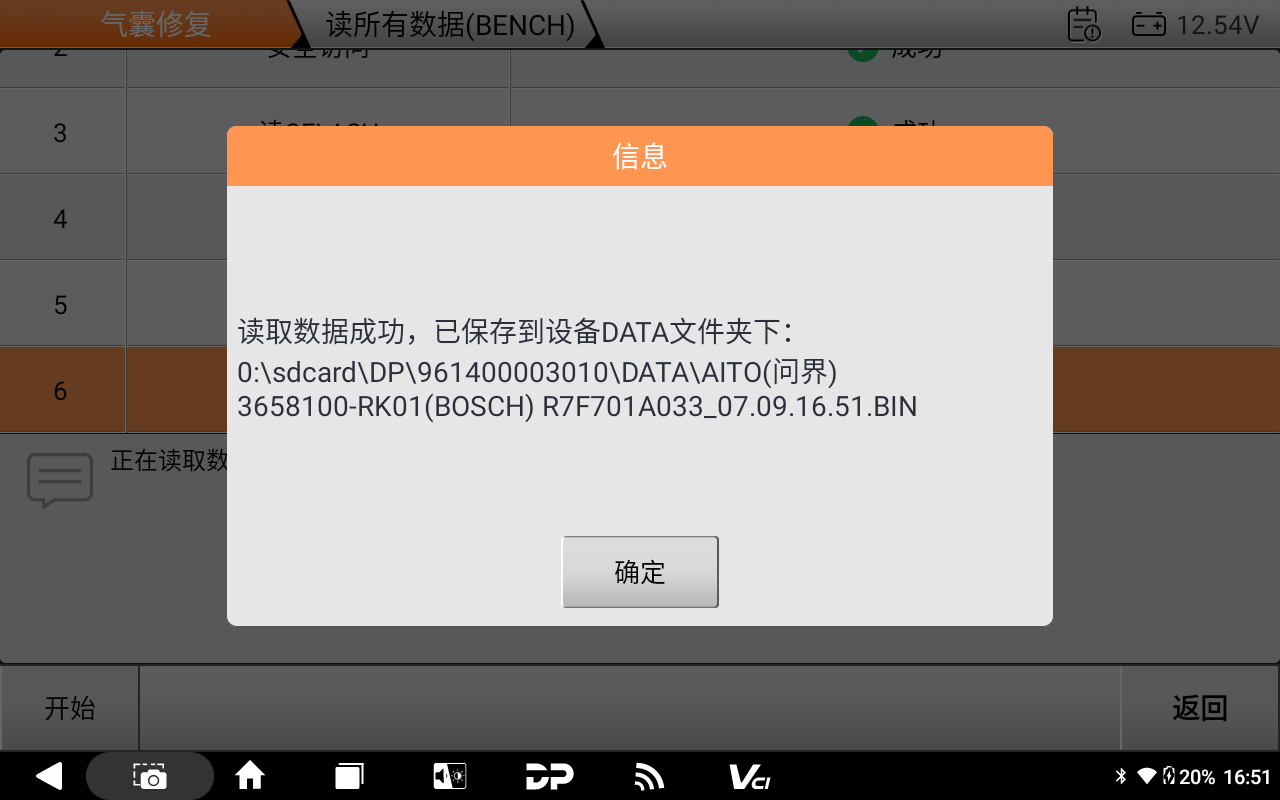

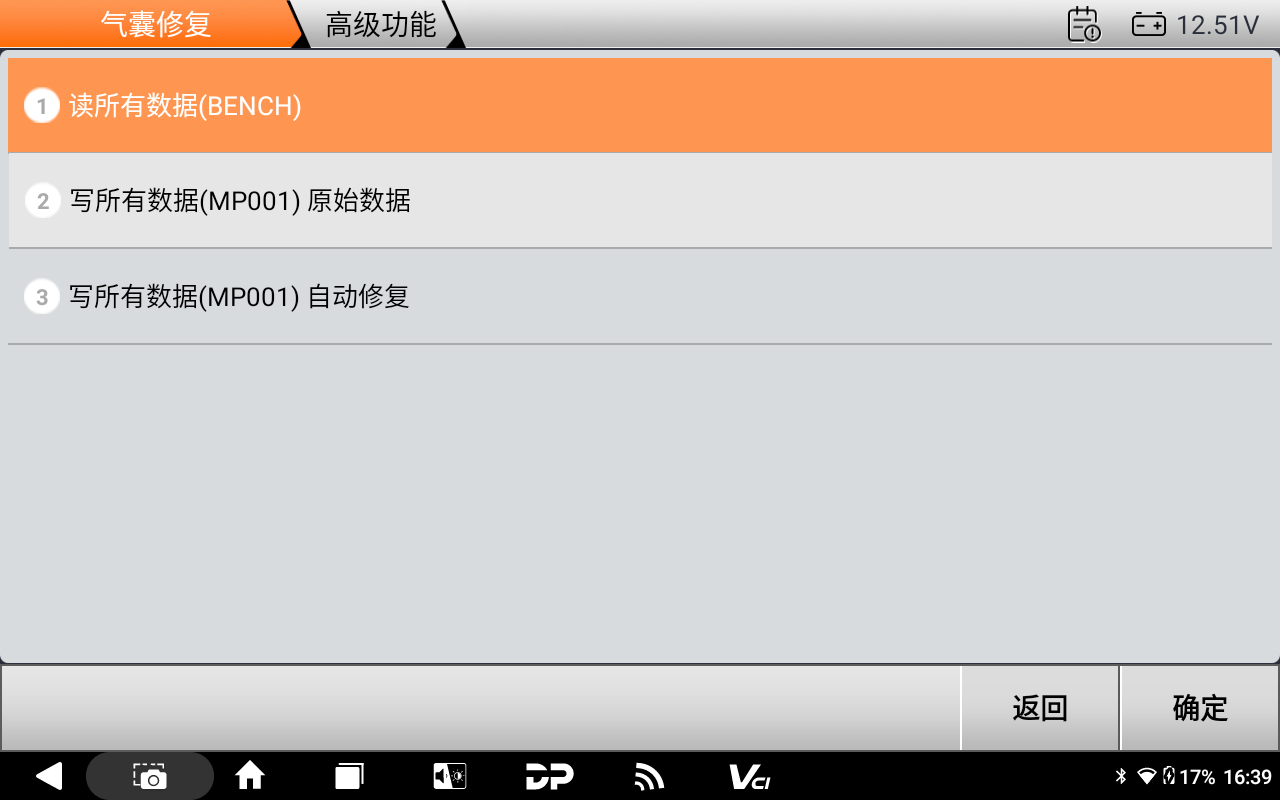

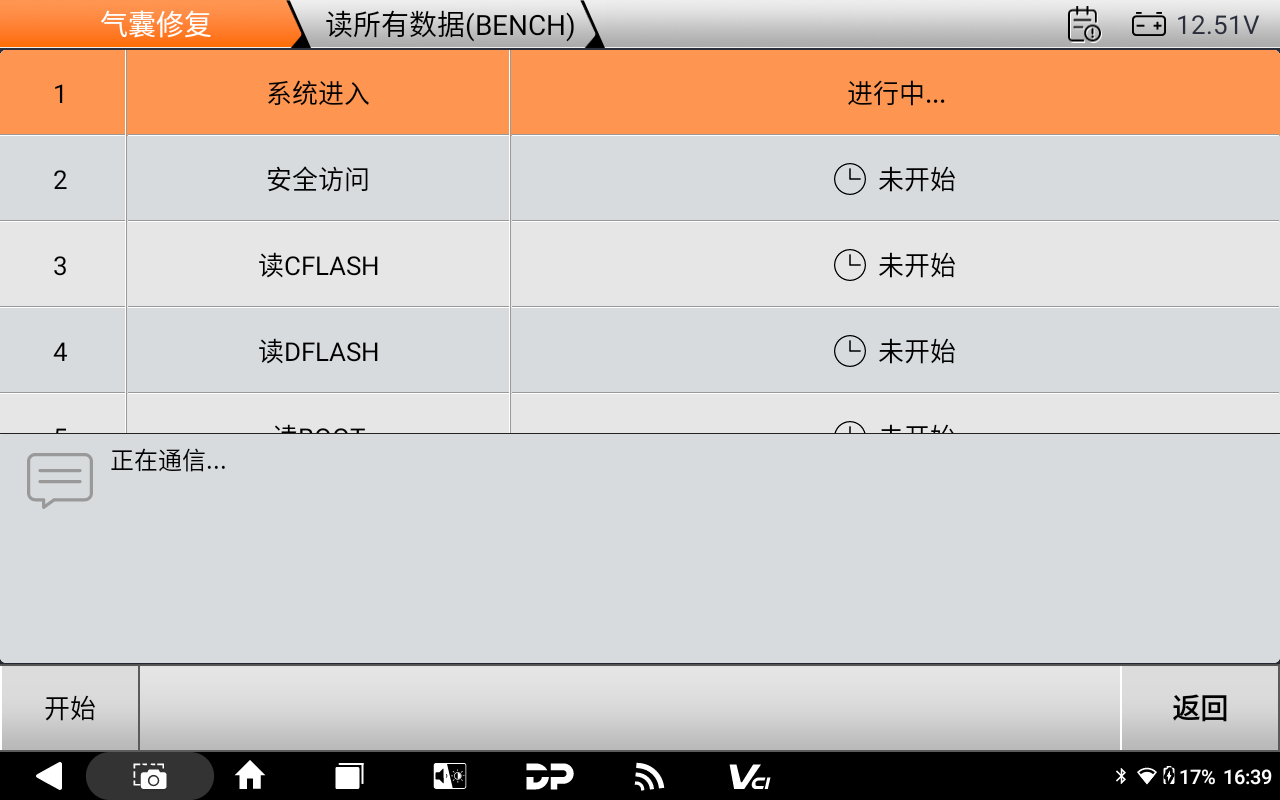

9、点击【高级功能】，执行【读所有数据(BENCH)】，点击【开始】；

说明：如果读取ECU所有数据失败，则不支持此ECU。

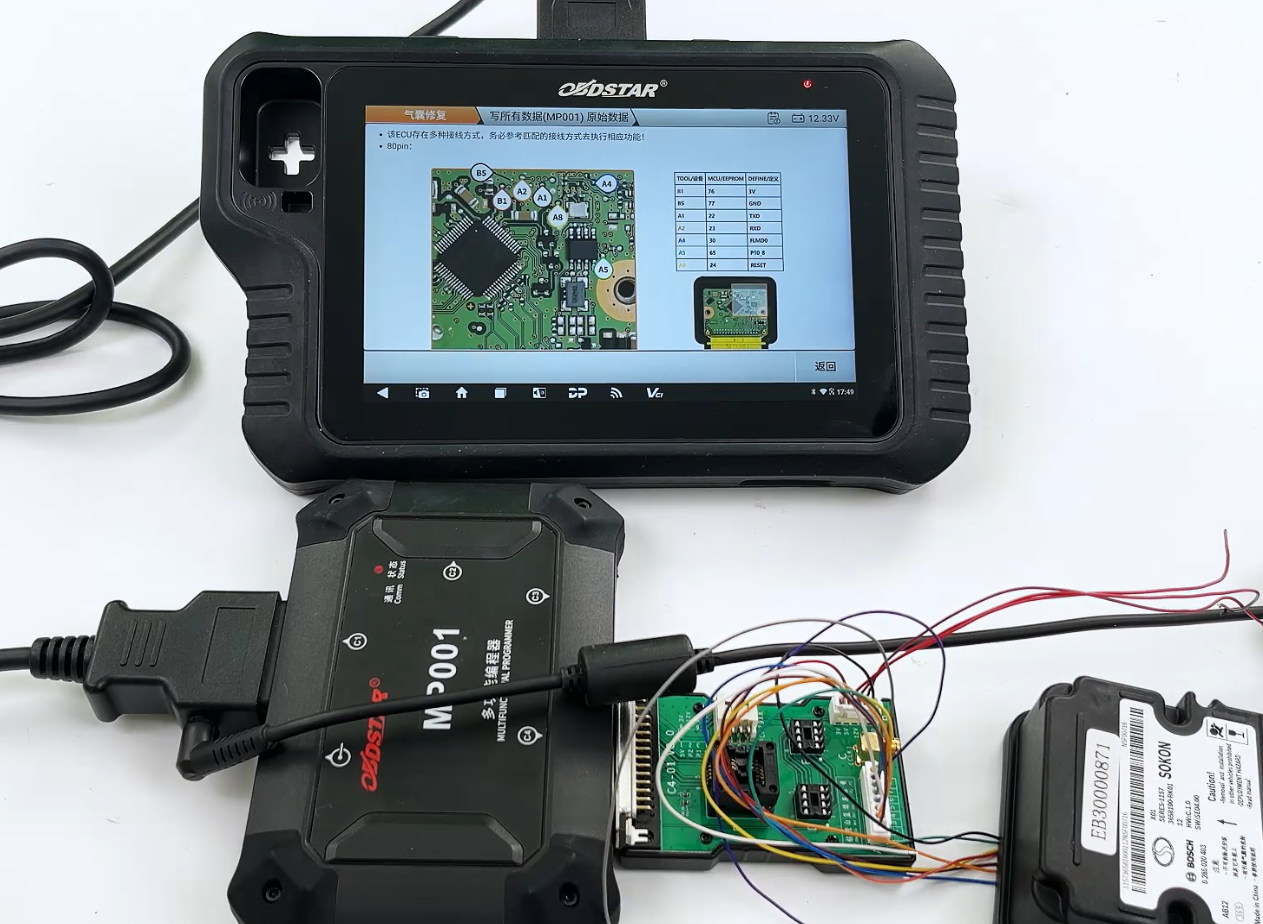

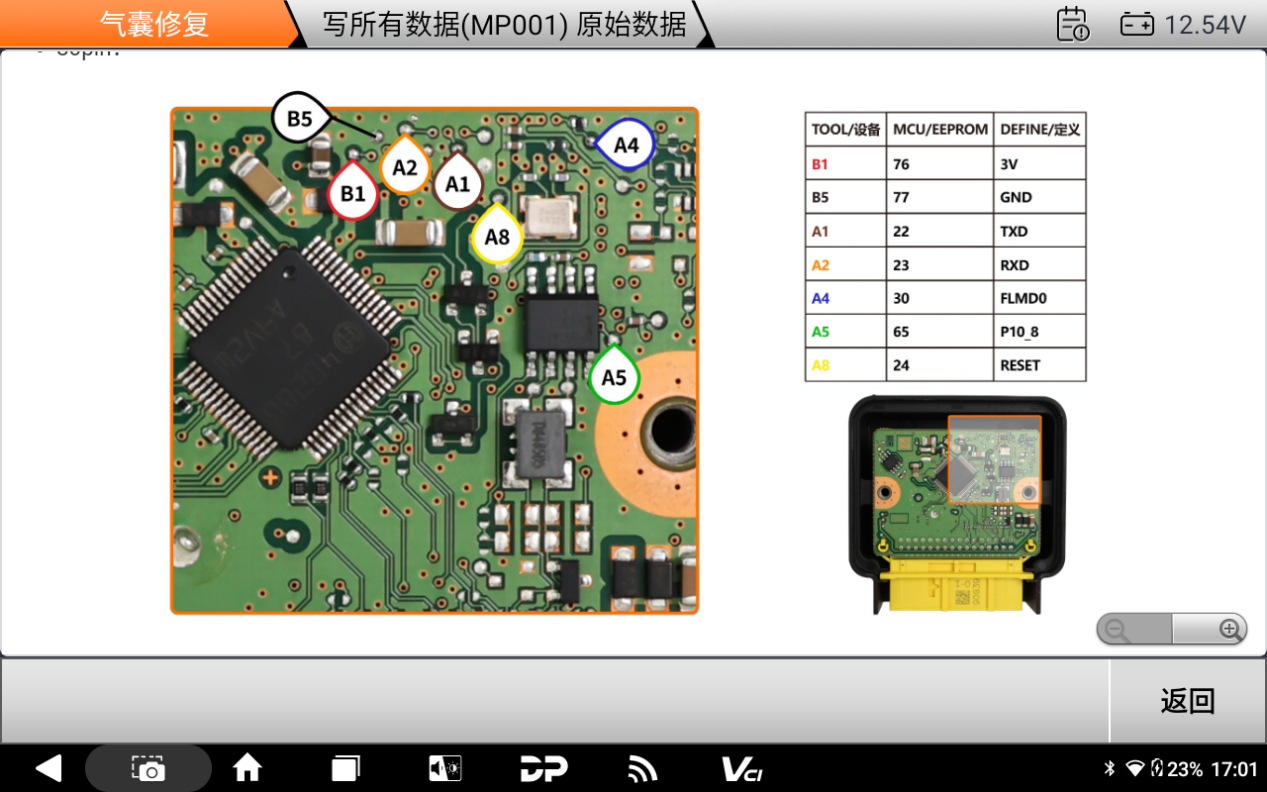

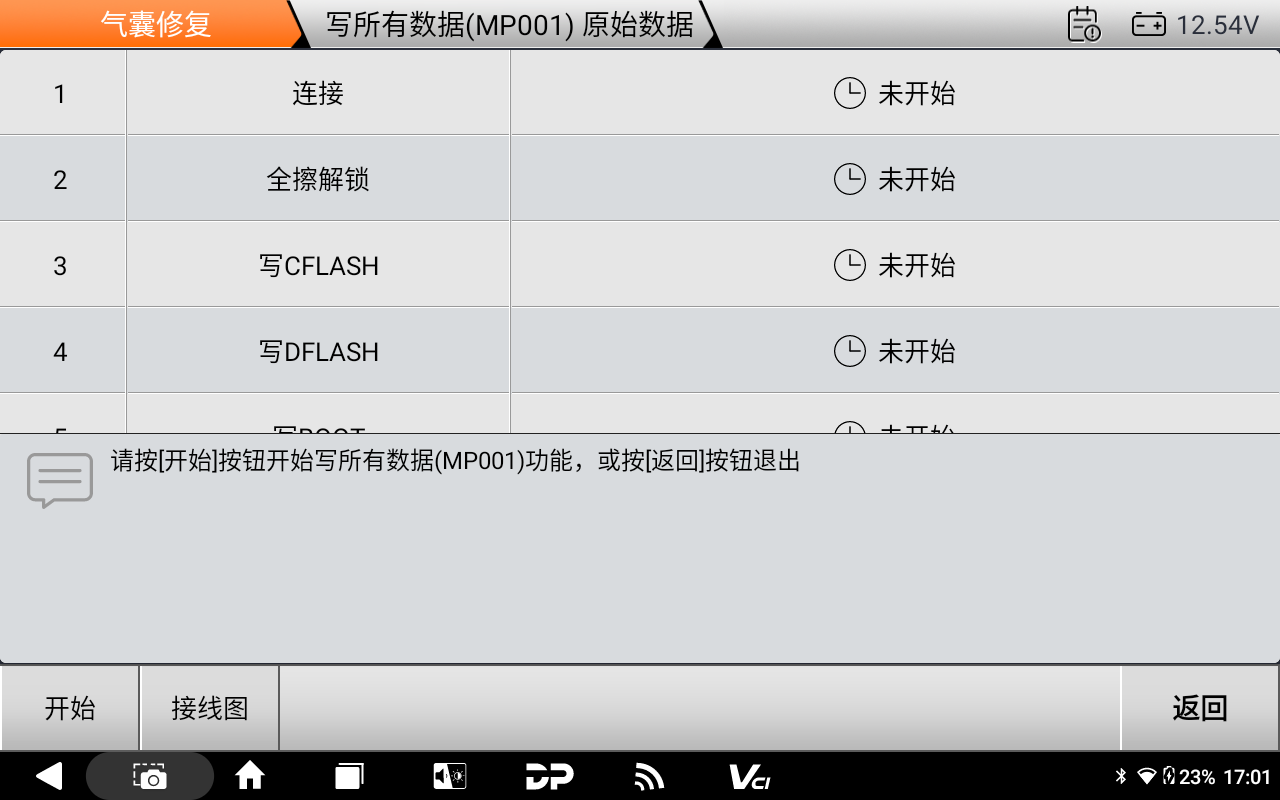

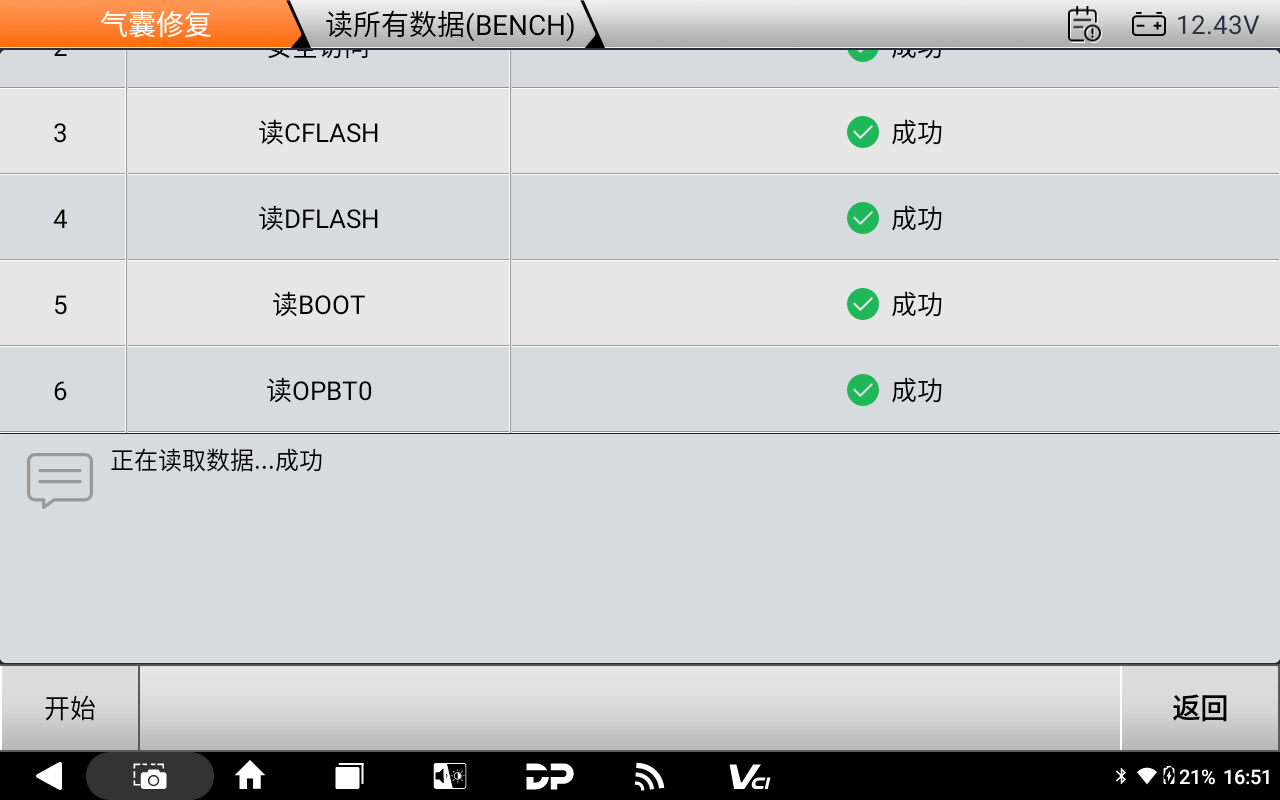

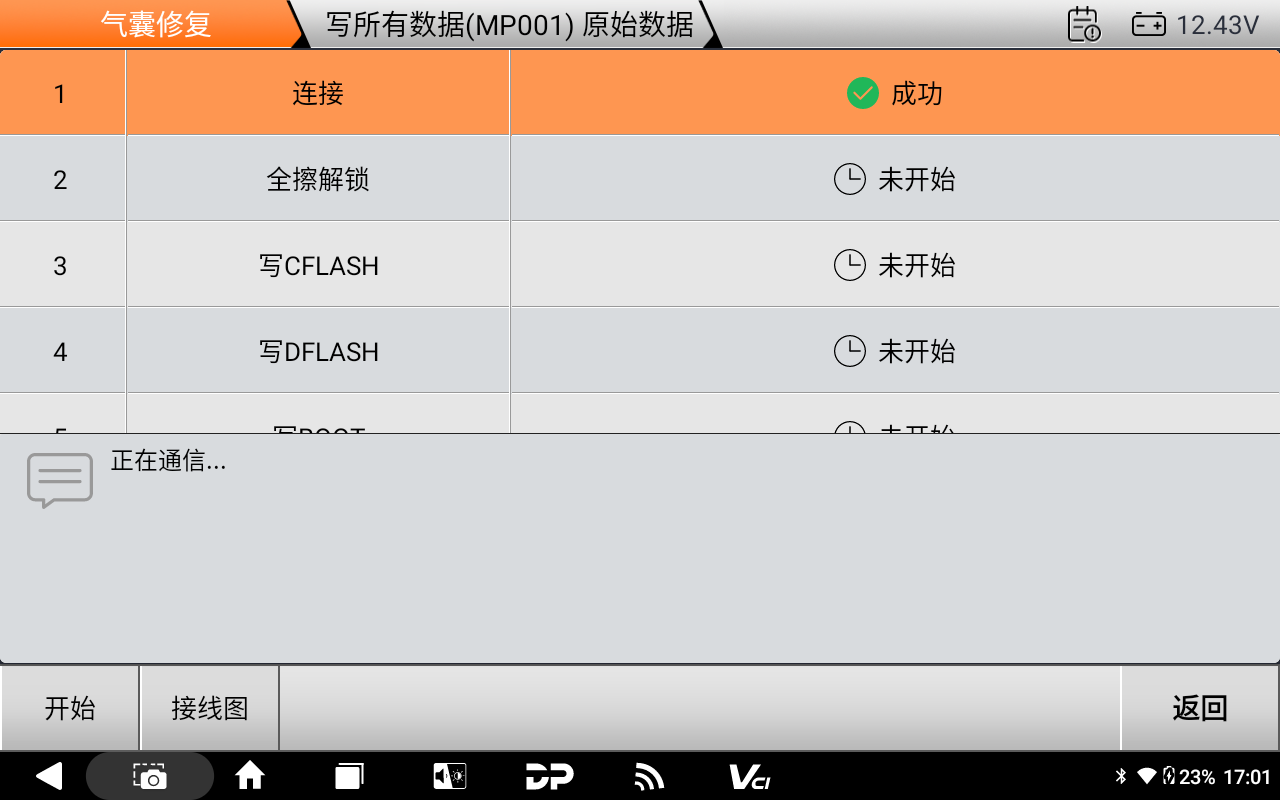

10、读取成功后，点击【写所有数据(MP001)原始数据】，查看【接线图】，根据接线图将气囊电脑开盖焊线，使用MP001编程器进行连接；

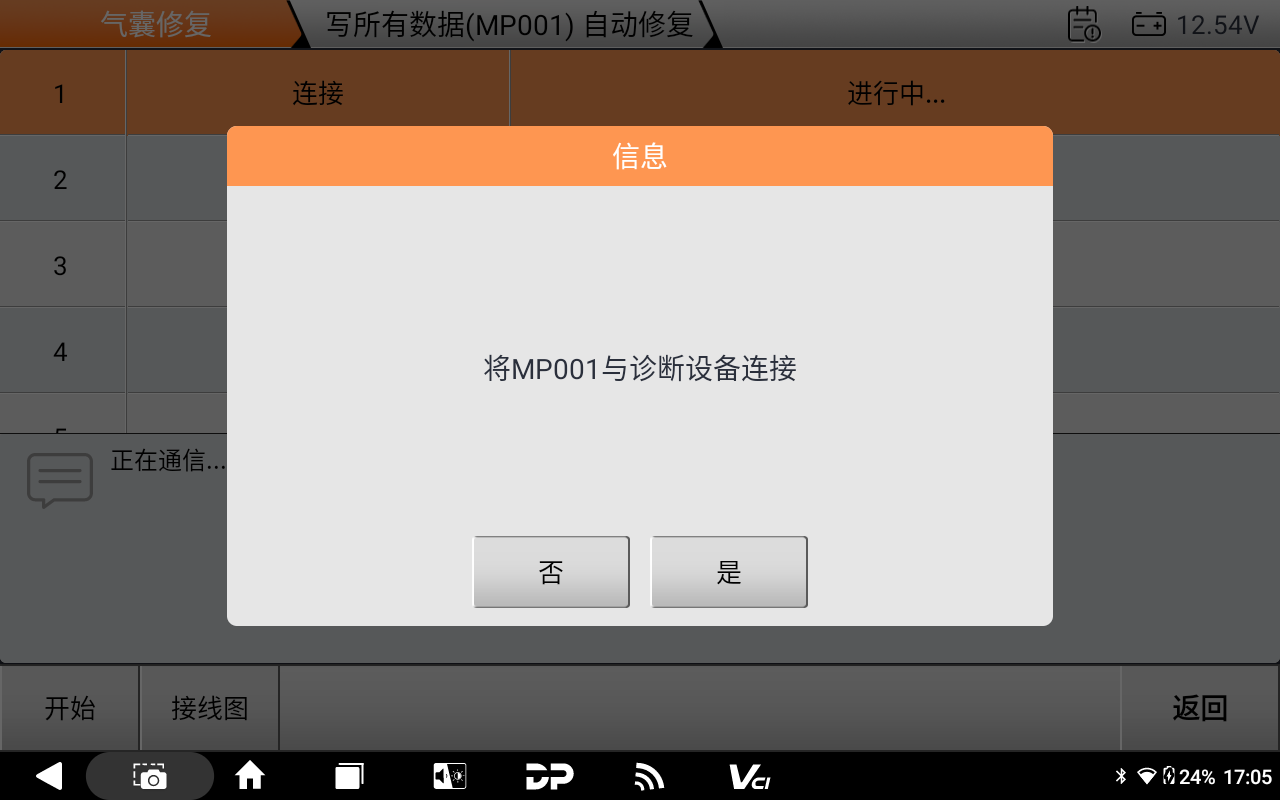

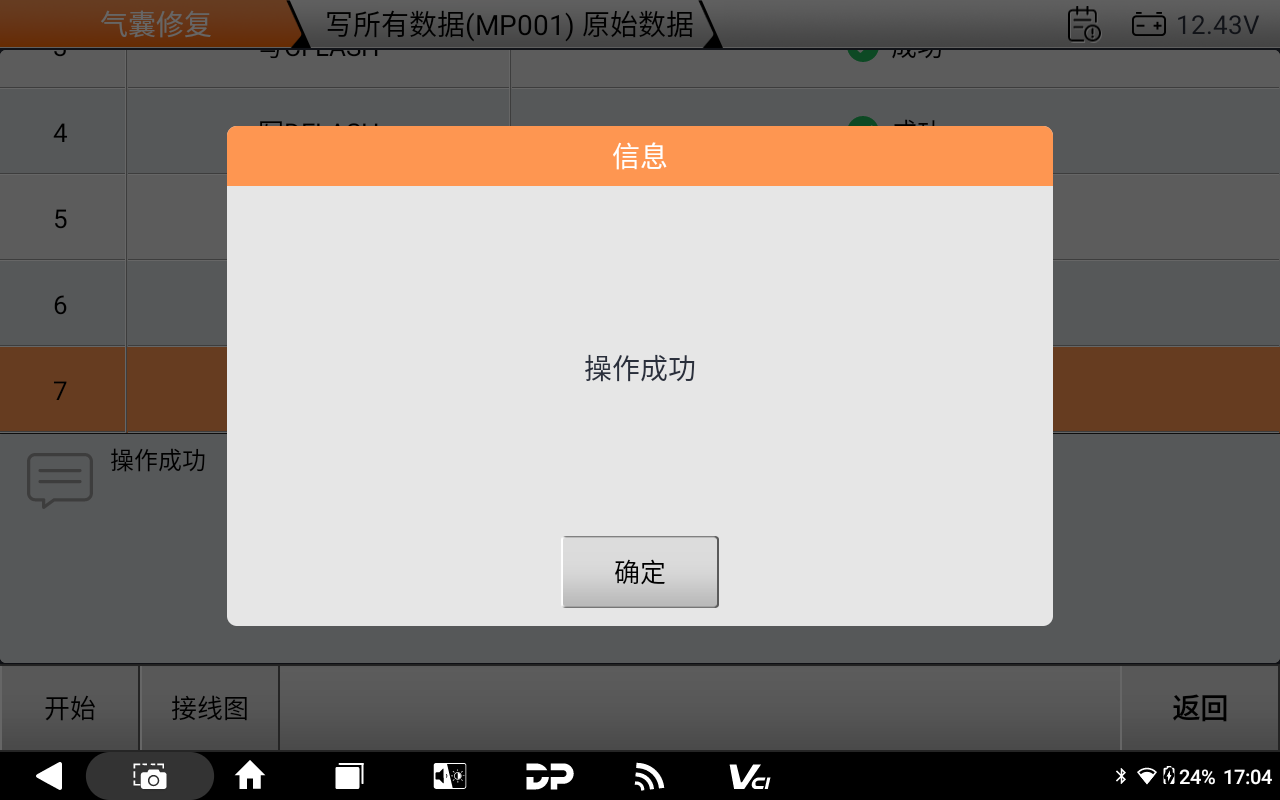

11、连接成功之后点击【开始】，确认接线和MP001编程器连接无误后点击【是】，写所有数据(MP001)原始数据；

注意：一定要确认有正确的CFLASH、DFLASH、BOOT、及OPBT0区数据，否则擦空后ECU将无法恢复数据！

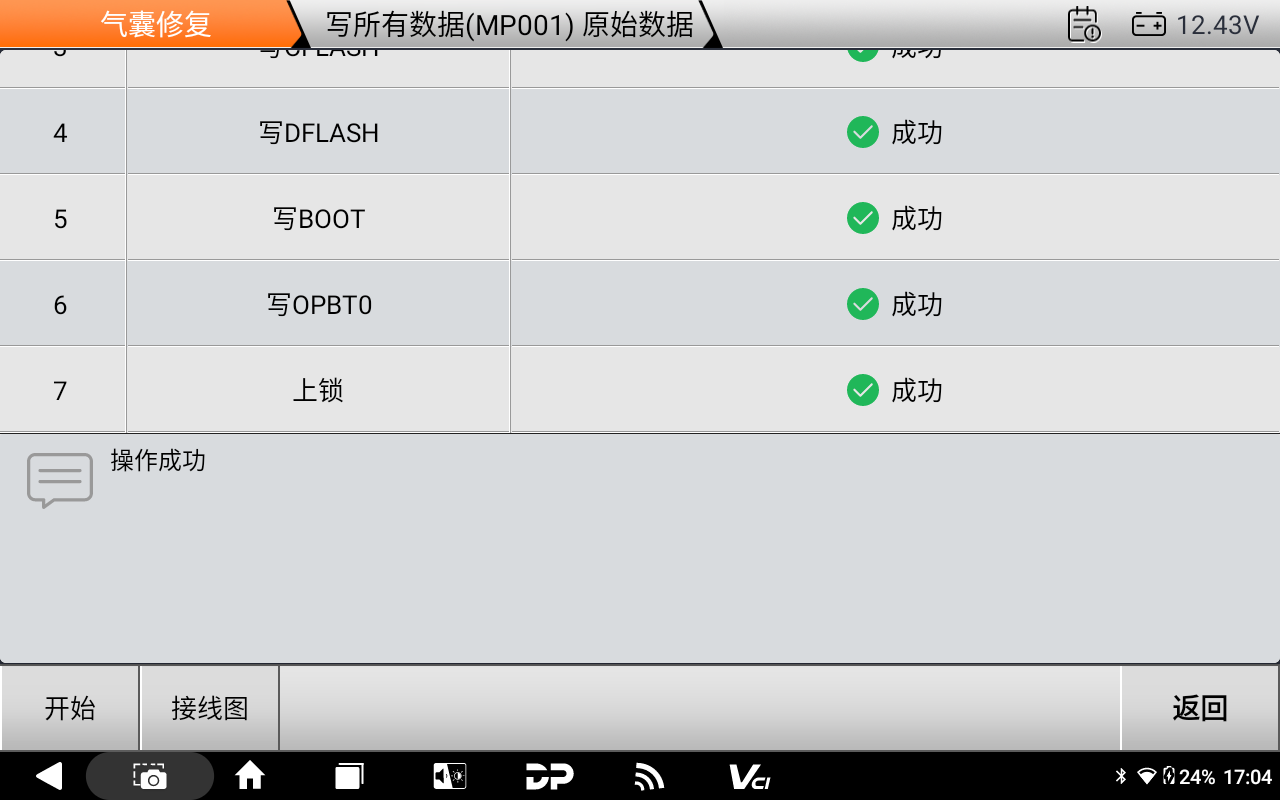

12、数据写入成功后，返回到功能选择界面，点击【接线图】，按照P004适配器的接线方式连接；

13、连接成功后，执行【清故障码】和【清除碰撞记录】操作，如果成功则修复完成，失败继续执行下一步；

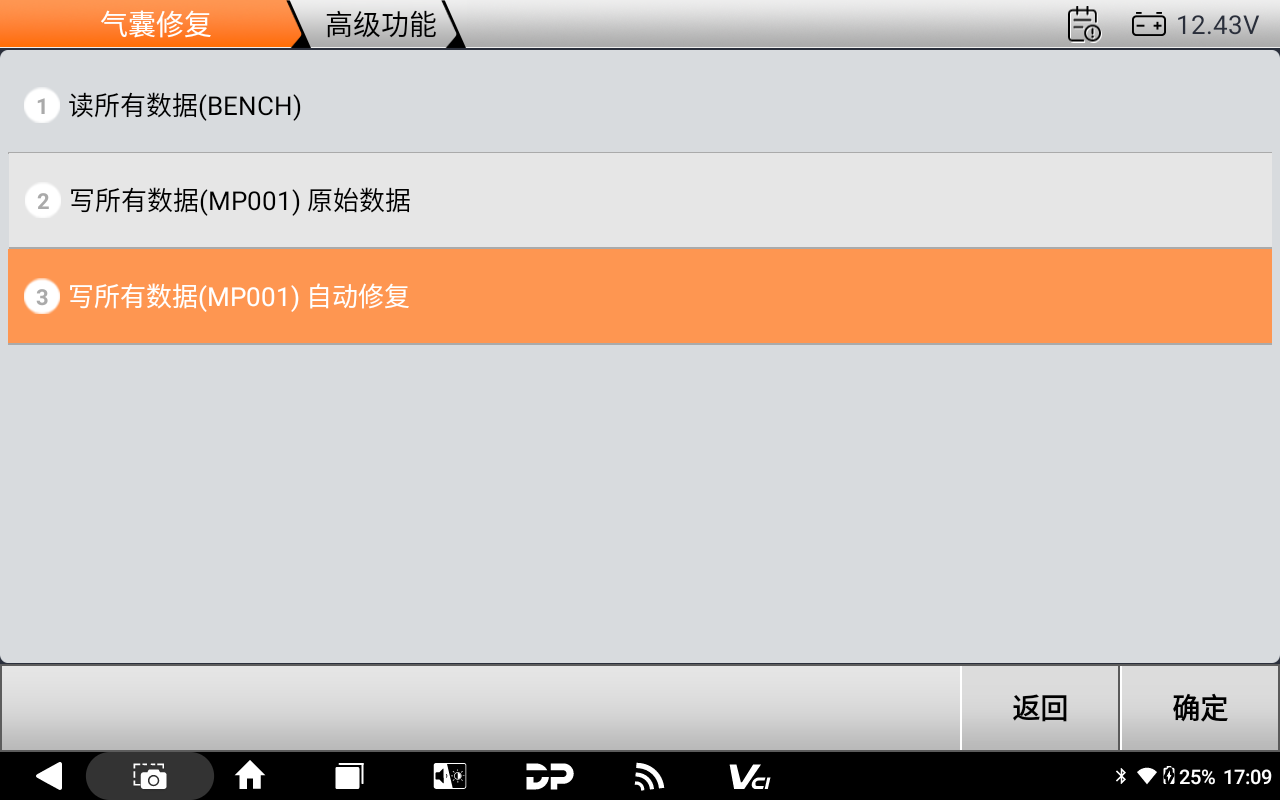

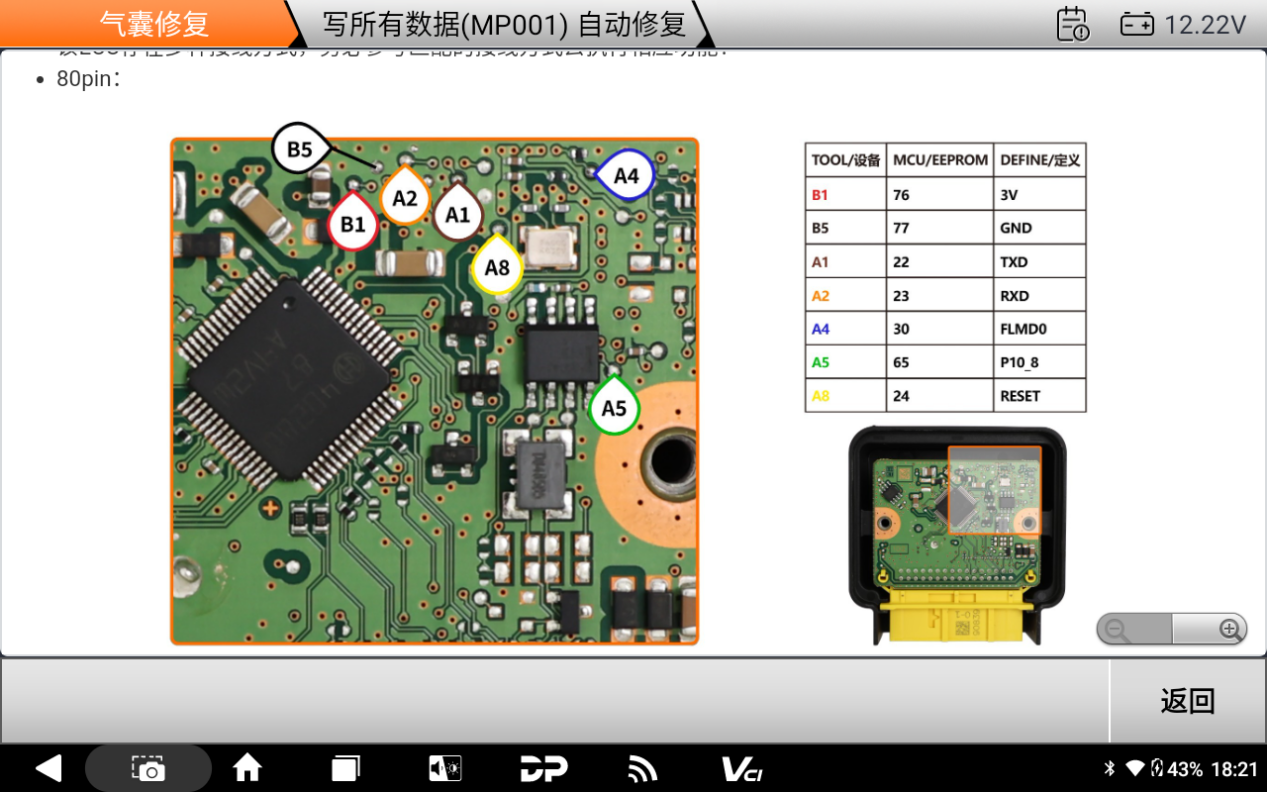

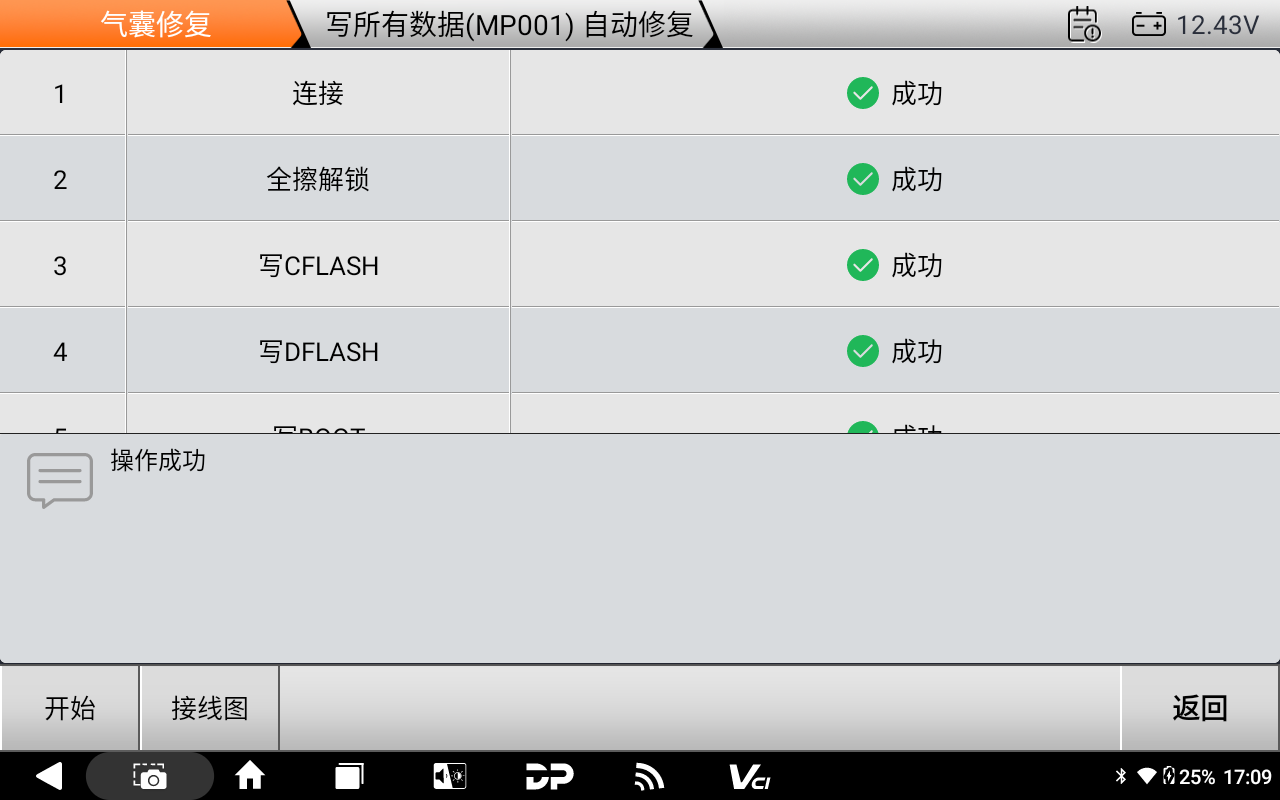

14、执行【写所有数据(MP001)自动修复】，点击【接线图】，按照接线图定义将气囊电脑开盖焊线与MP001编程器连接；

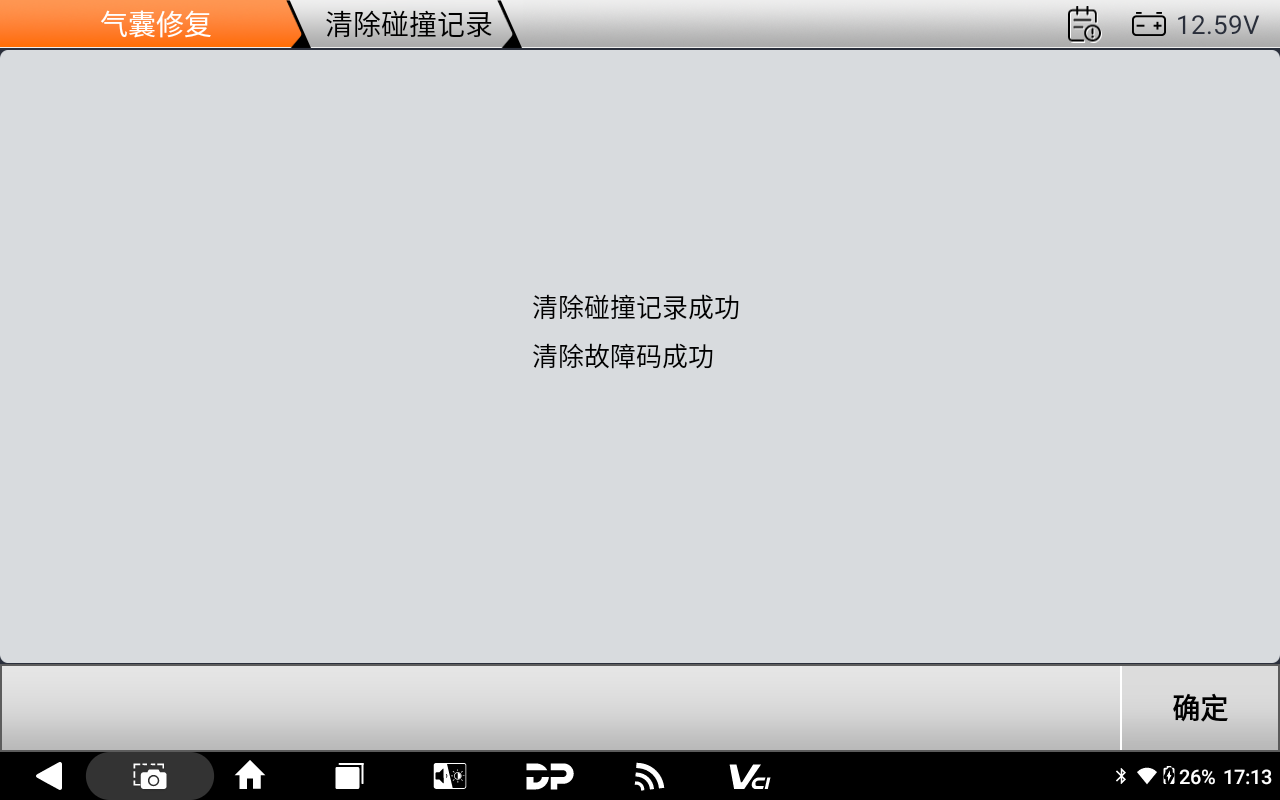

15、操作成功之后，返回，点击【接线图】，按照P004适配器的接线图连接，确认连接无误后，执行【清除碰撞记录】【清故障码】；

16、清除碰撞记录和清故障码成功，即气囊电脑修复成功。

操作小结

操作过程中严格按照设备提示操作，否则可能导致功能失败。
